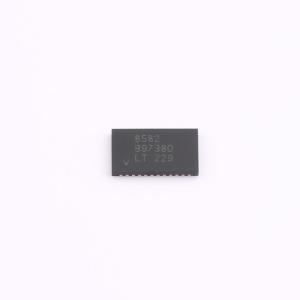

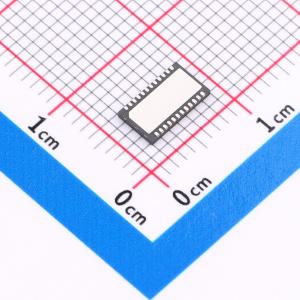

LT8582EDKD#PBF
具故障保护功能的双通道、3A、升压 / 负输出 / SEPIC DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款双独立通道PWM DC/DC转换器，带有电源正常引脚和内置故障保护，可防止输入过压和过热情况。每个通道由一个42V主开关和一个42V从开关组成，可连接在一起，总电流限制为3A。适用于许多本地电源设计。每个通道可轻松配置为升压、SEPIC、反相或反激配置。两个通道一起可以从5V输入产生12V和-12V输出，组合输出功率为14.4W。从开关允许该器件配置在高压、高功率电荷泵拓扑中，比传统电路更高效，所需组件更少。还具有创新的SHDN引脚电路，允许缓慢变化的输入信号和可调欠压锁定功能。集成了输出短路保护、频率折返和软启动等附加功能。采用24引脚7mm×4mm DFN封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8582EDKD#PBF
- 商品编号
- C107994
- 商品封装
- DFN-24-EP(4x7)
- 包装方式
- 管装
- 商品毛重
- 0.545克(g)
商品参数
参数完善中
商品概述
LT8582 是一款双独立通道PWM DC/DC转换器，具有电源良好引脚和内置故障保护功能，可帮助防止输入过压和过温条件。每个通道由一个42V主开关和一个42V从开关组成，这两个开关可以连接在一起以实现总共3A的电流限制。
LT8582非常适合许多本地电源设计。每个通道可以轻松配置为升压、SEPIC、反相或反激式配置。两个通道一起可以从5V输入产生12V和-12V输出，总输出功率为14.4W。此外，LT8582的从开关允许该部件配置为高压、高功率电荷泵拓扑结构，这种结构比传统电路更高效且所需组件更少。
LT8582还具有创新的SHDN引脚电路，允许处理缓慢变化的输入信号，并具有可调的欠压锁定功能。其他功能如输出短路保护、频率回折和软启动也已集成。LT8582采用24引脚7mm x 4mm DFN封装。
商品特性
- 双42V，3A组合功率开关
- 主/从（1.7A/1.3A）开关设计
- 宽输入范围：2.5V至22V工作电压，最大瞬态电压40V
- 用于基于事件排序的电源良好引脚
- 开关频率高达2.5MHz
- 每个通道可轻松配置为升压、SEPIC、反相或反激式转换器
- 低Vcesat开关：在2.75A时为270mV（典型值）
- 可与外部时钟同步
- 输出短路保护
- 高增益SHDN引脚接受缓慢变化的输入信号
- 24引脚7mm x 4mm DFN封装
应用领域
- 本地电源供应
- 真空荧光显示（VFD）偏压电源
- TFT-LCD 偏压电源
- 汽车发动机控制单元（ECU）电源
