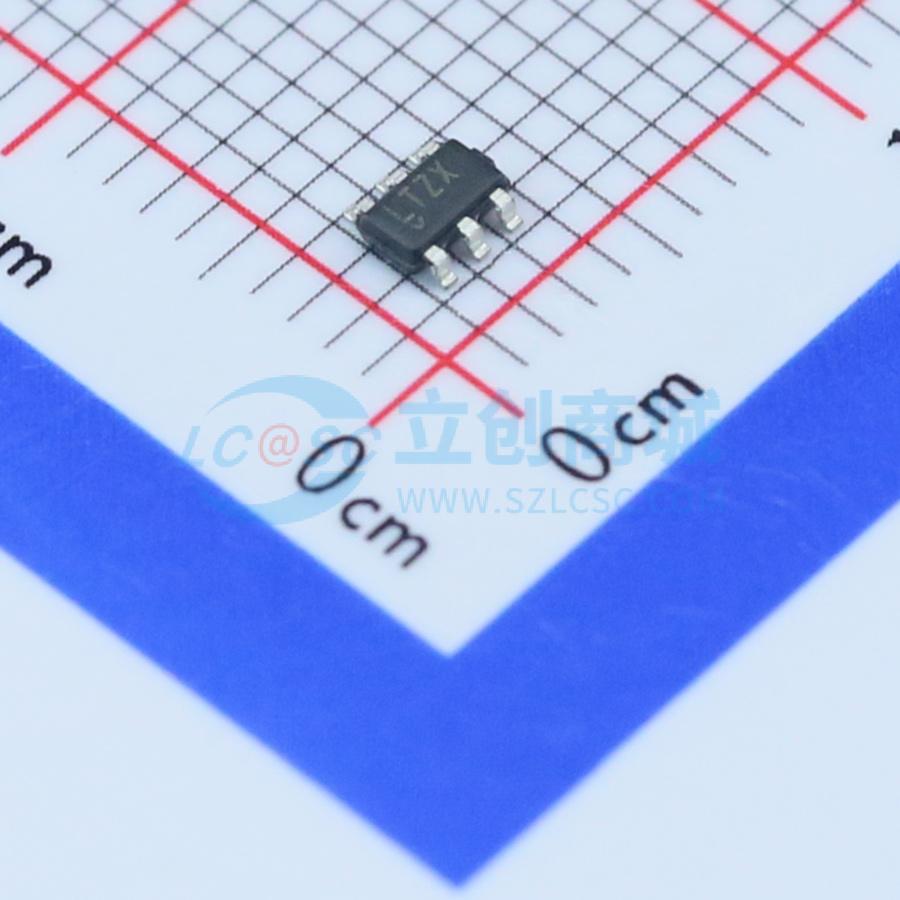

温馨提醒：图片仅供参考，商品以实物为准

LTC5507ES6#PBF

100kHz至1000MHz RF功率检波器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LTC5507是一款应用于100kHz至1000MHz工作频率范围的RF功率检波器。它集成了一个温度补偿的肖特基二极管峰值检波器和缓冲放大器，封装在一个小型6引脚ThinSOT中。
品牌名称: ADI(亚德诺)
商品型号: LTC5507ES6#PBF
商品编号: C107975
商品封装: SOT-23-6
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

LTC5507是一款应用于100kHz至1000MHz工作频率范围的RF功率检波器。输入频率范围由一个外部电容器来决定。一个温度补偿的肖特基二极管峰值检波器和缓冲放大器被集成在一个小型6引脚ThinSOT封装中。利用一个片上肖特基二极管和外部电容器来对RF输入电压进行峰值检波。检波电压被缓冲并提供给VoUT引脚。节能停机模式可将供电电流降至2μA以下。

商品特性

温度补偿的内部肖特基二极管RF检波器
宽输入功率范围：-34dBm至14dBm
超宽输入频率范围：100kHz至1000MHz
缓冲输出
2.7V至6V的宽VCC范围
低工作电流：550μA
低停机电流：低于2μA
扁平状（高度仅1mm）ThinSOT封装

应用领域

无线收发器
无线和电缆基础设施
RF功率报警
包络检波器
自固定信号强度测量接收器
AM和ASK调制信号的解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF检波器
	频率	100kHz~1GHz
	输入范围	-34dBm~+14dBm
	工作电压	2.7V~6V

	属性	参数值
	工作电流	550uA
	工作温度	-40℃~+85℃
	功能特性	温度补偿；包络检测
