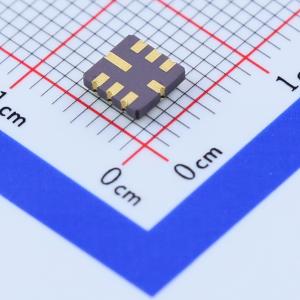

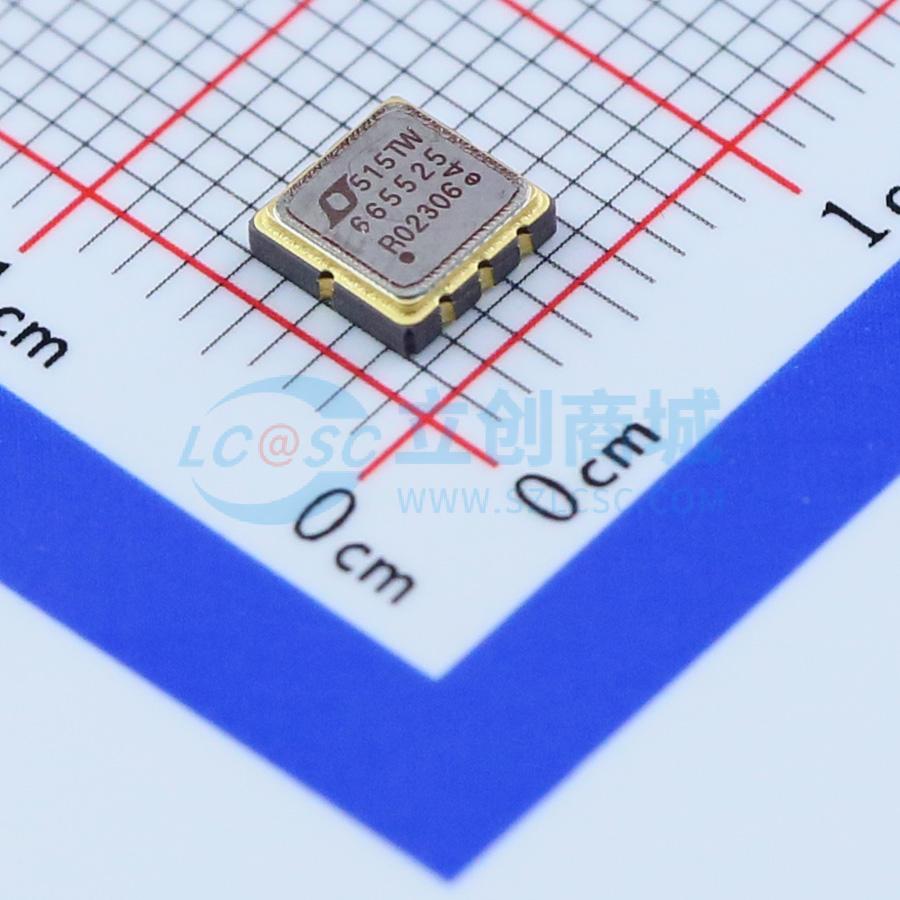

LTC6655BHLS8-2.5#PBF
0.25ppm 噪声、低漂移、精准基准系列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC6655是一个完整的精密带隙电压基准系列，具备出色的噪声和漂移性能。这种低噪声和低漂移特性非常适合仪器仪表和测试设备所需的高分辨率测量。此外，LTC6655在-40°C至125°C的温度范围内进行了全面的规格定义，确保其适用于严苛的汽车和工业应用
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC6655BHLS8-2.5#PBF
- 商品编号
- C107982
- 商品封装
- LCC-8(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3V~13.2V | |
| 输出电压 | 2.5V | |
| 输出电流 | 5mA | |
| 精度 | ±0.025% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 2ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 7.5mA | |
| 噪声(0.1Hz-10Hz) | 0.625uVp-p | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
LTC6655是一个完整的精密带隙电压基准系列，具备出色的噪声和漂移性能。这种低噪声和低漂移特性非常适合仪器仪表和测试设备所需的高分辨率测量。此外，LTC6655在-40°C至125°C的温度范围内进行了全面规格定义，确保其适用于严苛的汽车和工业应用。先进的曲率补偿使该带隙基准能够实现小于2ppm/°C的漂移，具有可预测的温度特性，输出电压精度达±0.025%，减少或消除了校准需求。 LTC6655的供电电压可低至比输出电压高500mV，最高可达13.2V。卓越的负载调整率，具备源电流和灌电流能力，再加上出色的电源抑制比，确保了在广泛的工作条件下性能稳定。还为低功耗应用提供了关断模式。 LTC6655基准电压源提供8引脚MSOP封装和8引脚LS8封装。LS8是一种5mm×5mm的表面贴装密封封装，具有出色的稳定性。
商品特性
- 低噪声：0.25ppmP-P（0.1Hz至10Hz）
- LTC6655 - 2.5为625nVP-P
- 低漂移：最大2ppm/°C
- 高精度：最大±0.025%
- 无湿度敏感性（LS8封装）
- 热滞（LS8）：30ppm（-40°C至85°C）
- 长期漂移（LS8）：20ppm/√kHr
- 在-40°C、25°C和125°C下进行100%测试
- 负载调整率：<10ppm/mA
- 源电流和灌电流能力：±5mA
- 低压差：500mV
- 最大电源电压：13.2V
- 低功耗关断：最大<20μA
- 可选输出电压：1.25V、2.048V、2.5V、3V、3.3V、4.096V、5V
- 提供8引脚MSOP封装和高稳定性5mm×5mm密封LS8封装
应用领域
- 仪器仪表和测试设备
- 高分辨率数据采集系统
- 秤重设备
- 精密电池监测器
- 精密稳压器
- 医疗设备
