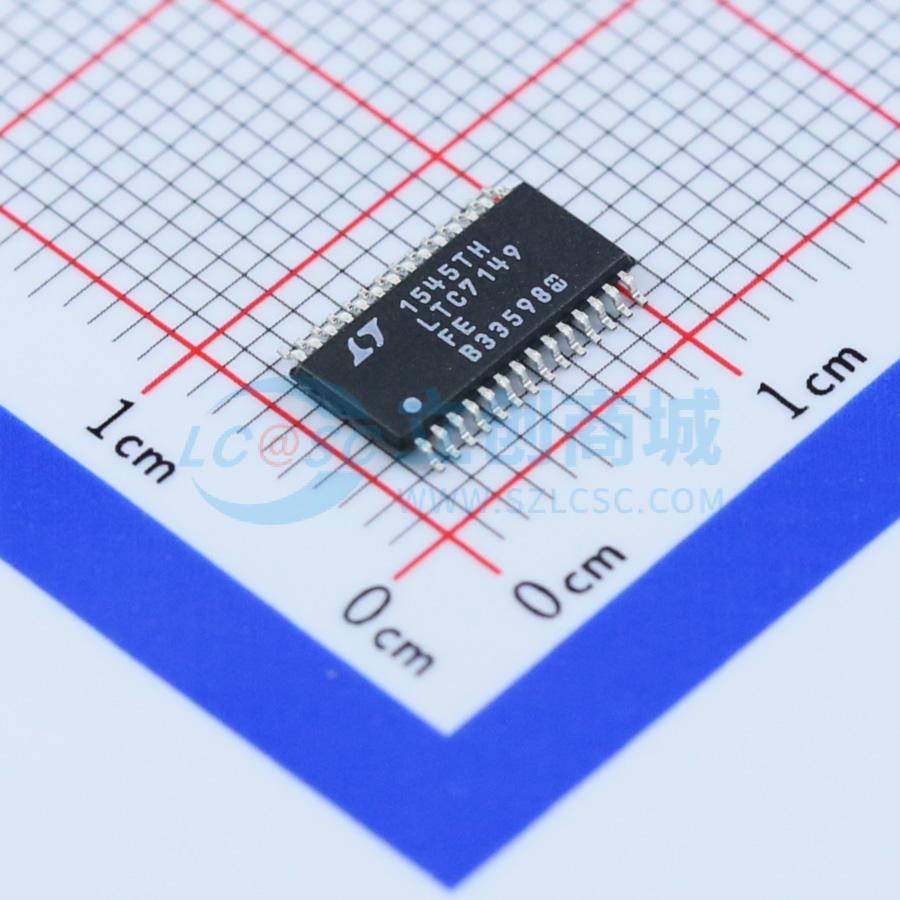

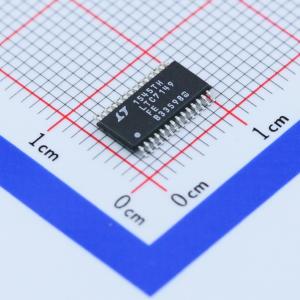

温馨提醒：图片仅供参考，商品以实物为准
LTC7149EFE#PBF
60V 4A 同步降压调节器，适用于反相输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC7149是一款高效60V、4A同步降压调节器,适用于反相输出应用。该调节器具有单电阻编程输出电压和宽输出电压范围（0V至-28V）。输入电压范围为3.4V至60V,可提供高达4A的电感电流。开关频率可通过外部电阻设置,范围为300kHz至3MHz。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC7149EFE#PBF
- 商品编号
- C107989
- 商品封装
- TSSOP-28-EP
- 包装方式
- 管装
- 商品毛重
- 0.423克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.4V~60V | |
| 输出电压 | 0V~28V | |
| 输出电流 | 4A | |
| 开关频率 | 300kHz~3MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式 | |
| 静态电流(Iq) | 440uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTC7149 是一款高效的60V、4A同步单片降压稳压器，适用于反相输出应用。该稳压器具有单电阻可编程输出电压，并在广泛的VOUT范围内保持高效率。
反相稳压器的工作输入电压范围为3.4V至60V，提供从-28V到零伏的可调输出，同时可以提供高达4A的电感电流。开关频率也可以通过外部电阻设置。提供了一个用户可选模式输入，允许用户在轻负载时权衡纹波噪声和效率；Burst Mode操作在轻负载时提供最高效率，而强制连续模式则提供低输出纹波。MODE/SYNC引脚还可以用于将开关频率同步到外部时钟。内部电平移位电路允许I/O引脚（RUN、MODE/SYNC、PGOOD）参考板GND。
LTC7149采用峰值电流模式架构工作，具有快速瞬态响应和固有的逐周期电流限制保护。
应用领域
- 工业应用
- 电信电源供应
- 分布式电源系统
