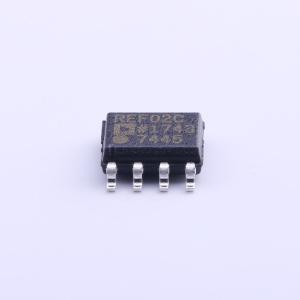

REF02CSZ-REEL7

高精度电压基准源REF01/REF02/REF03

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF01/REF02/REF03系列精密电压基准源可提供稳定的10.0V、5.0V或2.5V输出，且在电源电压、环境温度或负载条件变化时，输出变化极小。这些器件有8引脚SOIC、PDIP、CERDIP和TO - 99封装，以及20引脚LCC封装（仅适用于883标准），进一步提高了器件在标准应用和高应力应用中的适用性。通过外接缓冲器和简单的电阻网络，TEMP引脚可用于温度感应和近似测量
品牌名称: ADI(亚德诺)
商品型号: REF02CSZ-REEL7
商品编号: C112547
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

REF01/REF02/REF03系列精密电压基准源可提供稳定的10.0 V、5.0 V或2.5 V输出，在电源电压、环境温度或负载条件变化时，输出变化极小。这些器件提供8引脚SOIC、PDIP、CERDIP和TO - 99封装，以及20引脚LCC封装（仅883），进一步提升了器件在标准和高应力应用中的适用性。通过外部缓冲器和简单的电阻网络，TEMP引脚可用于温度感应和近似测量。器件还设有TRIM引脚，用于对输出电压进行微调。小尺寸、宽电源范围和应用的多样性，使REF01/REF02/REF03系列基准源非常适合通用和空间受限的应用。

商品特性

高输出精度 REF01：10.0 V，最大±0.3% REF02：5.0 V，最大±0.3% REF03：2.5 V，最大±0.6%
可调节输出：最小± 3%
出色的温度稳定性 REF01：最大8.5 ppm/°C REF02：最大8.5 ppm/°C REF03：最大50 ppm/°C
低噪声 REF01：典型30 μV p - p REF02：典型15 μV p - p REF03：典型6 μV p - p
宽电源电压范围：最大可达36 V
低电源电流：最大1.4 mA
高负载驱动能力：最大10 mA
温度输出功能

应用领域

精密数据系统
高分辨率转换器
工业过程控制系统
精密仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交27单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	7V~36V
	输出电压	5V
	输出电流	10mA
	精度	±0.3%

	属性	参数值
	温度系数	8.5ppm/℃
	电压基准类型	串联
	静态电流(Iq)	1.6mA
	噪声(0.1Hz-10Hz)	15uVp-p
	工作温度	-40℃~+85℃
