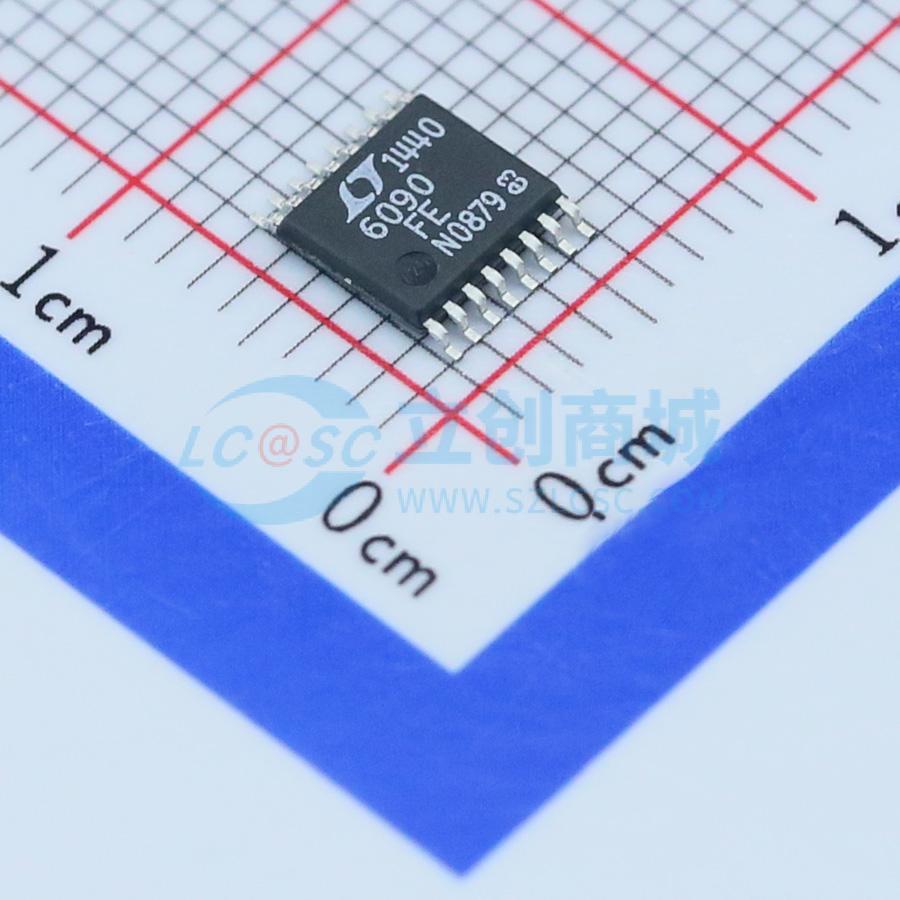

温馨提醒：图片仅供参考，商品以实物为准
LTC6090IFE#PBF
140V CMOS 轨至轨输出、pA 输入电流运放
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC6090IFE#PBF
- 商品编号
- C107977
- 商品封装
- TSSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 140V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 12MHz | |
| 输入失调电压(Vos) | 1.25mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 21V/us | |
| 输入偏置电流(Ib) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 800pA | |
| 噪声密度(eN) | 11nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.8mA | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 140V | |
| 双电源(Vee~Vcc) | -70V~70V |
商品概述
LTC6090 / LTC6090-5 是高電壓、精准型單片式運算放大器。LTC6090 具有穩定的單位增益。LTC6090-5 在數值為 5 或更大的噪聲增益配置中保持穩定。這兩款放大器均擁有高開環增益、低輸入參考失調電壓和噪聲、以及 pA 輸入偏置電流，非常適合於高電壓、高阻抗緩衝和 / 或高增益配置。
這些放大器在內部提供了針對過熱情況的保護功能。當芯片溫度接近 150℃ 時，一個熱告警輸出 (TFLAG) 將變至運行狀態。可利用輸出停用引腳 OD 將輸出級關斷。通過把 OD引腳連接至熱告警輸出 (TFLAG)，器件將在其超出安全工作區時停用輸出級。這些引腳可容易地連接至任何邏輯器件系列。
商品特性
LTC6090 / LTC6090-5 是高電壓、精准型單片式運算放大器。LTC6090 具有穩定的單位增益。LTC6090-5 在數值為 5 或更大的噪聲增益配置中保持穩定。這兩款放大器均擁有高開環增益、低輸入參考失調電壓和噪聲、以及 pA 輸入偏置電流，非常適合於高電壓、高阻抗緩衝和 / 或高增益配置。
這些放大器在內部提供了針對過熱情況的保護功能。當芯片溫度接近 150°C 時，一個熱告警輸出 (TFLAG) 將變至運行狀態。可利用輸出停用引腳 OD 將輸出級關斷。通過把 OD 引腳連接至熱告警輸出 (TFLAG)，器件將在其超出安全工作區時停用輸出級。這些引腳可容易地連接至任何邏輯器件系列。
