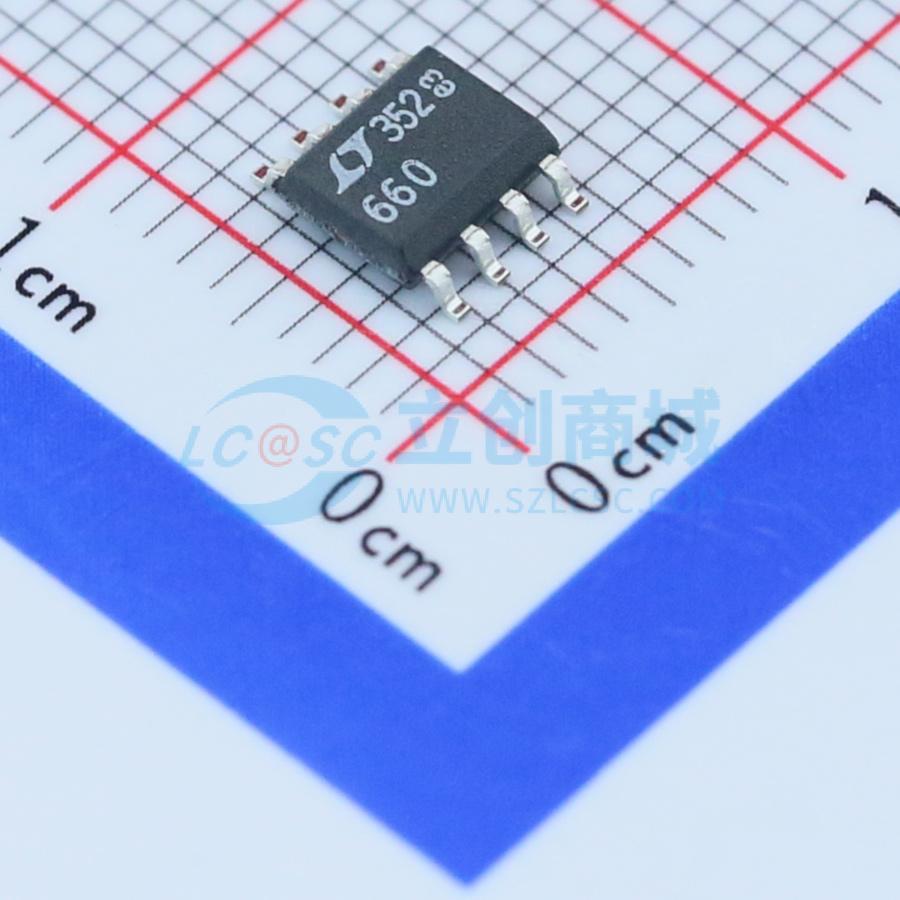

LTC660CS8#PBF

100mA CMOS电压转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)
商品型号: LTC660CS8#PBF
商品编号: C107979
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

	属性	参数值
	商品目录	电荷泵

	属性	参数值
	功能特性	自适应开关频率；级联支持；倍压/反相拓扑切换

商品概述

LTC660是一款单片CMOS开关电容电压转换器。它能在1.5V至5.5V的输入范围内将正电源电压转换为负电源电压，输出互补的-1.5V至-5.5V电压。在2.5V至5.5V的输入电压范围内，它还能实现电压倍增，输出5V至11V的倍增电压。电荷泵和电荷存储功能仅需两个外部电容。该转换器有一个内部振荡器，可由外部时钟驱动使其加速，或在连接电容时使其减速。空载时，振荡器以10kHz的频率运行。若将BOOST引脚连接到V+，也可获得高于音频频段的频率。 LTC660包含一个内部振荡器、二分频器、电压电平转换器和四个功率MOSFET。

商品特性

轻松将5V电源转换为 - 5V电源
输出驱动能力：100mA
输出电阻：6.5Ω（100mA时损耗0.65V）
BOOST引脚（引脚1）可实现更高开关频率
反相和倍增模式
最小开路电压转换
效率：99%
100mA负载下的典型功率转换效率：88%
使用简便

应用领域

将5V电源转换为±5V电源
低成本负电源
数据采集系统
对LTC1044或LTC7660进行大电流升级
