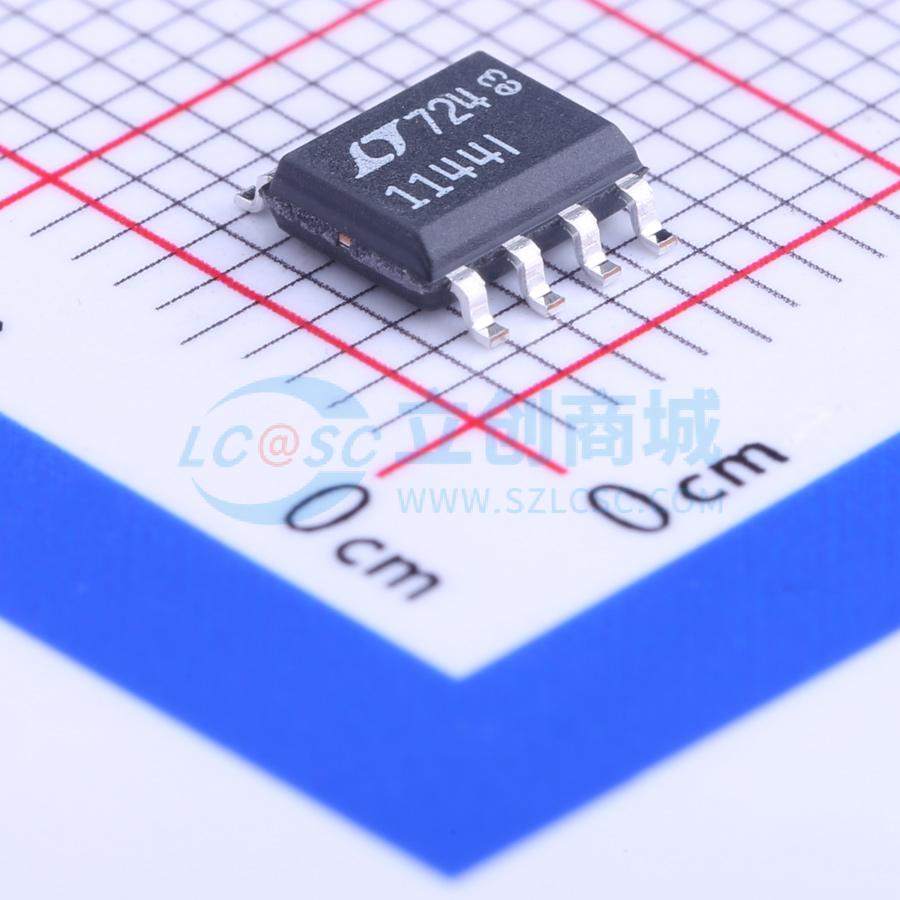

LTC1144IS8#PBF

带关断功能的宽输入范围开关电容电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC1144 是一款单片 CMOS 开关电容电压转换器。它能在 2V 至 18V 的输入范围内将正电源电压转换为负电源电压，从而输出 -2V 至 -18V 的互补电压。电荷泵和电荷存储功能仅需两个非关键的外部电容
品牌名称: ADI(亚德诺)
商品型号: LTC1144IS8#PBF
商品编号: C112155
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.17克(g)

商品参数

商品概述

LTC1144是一款单片CMOS开关电容电压转换器。它能在2V至18V的输入范围内将正电源电压转换为负电源电压，从而产生-2V至-18V的互补输出电压。电荷泵和电荷存储功能仅需两个非关键的外部电容器。该转换器具有一个内部振荡器，可由外部时钟驱动，或在连接电容器时降低振荡速度。空载时，振荡器以10kHz的频率运行。若将升压引脚连接到V+，也可获得音频频段之外的更高频率。SHDN引脚可将电源电流降至8μA，在转换器不使用时可用于节省功耗。 LTC1144包含一个内部振荡器、二分频器、电压电平转换器和四个功率MOSFET。特殊逻辑电路可防止功率N沟道开关衬底导通。

商品特性

宽工作电源电压范围：2V至18V
升压引脚（引脚1）可实现更高开关频率
轻松将15V电源转换为-15V电源
低输出电阻：最大120Ω
通过SHDN引脚实现8μA的低功耗关断模式
开路电压转换效率：典型值99.9%
功率转换效率：典型值93%
使用简便

应用领域

将15V电源转换为±15V电源
低成本负电源
数据采集系统
将LTC1044或7660升级为高电压版本
电压分压和倍增
汽车应用
带墙式适配器/充电器的电池系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2V~18V
	静态电流(Iq)	1.1mA
	输出电阻	56Ω
	能量效率	93%

	属性	参数值
	开关频率	10kHz
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电压(Vout)	-18V~-2V
	PFM模式	不支持
