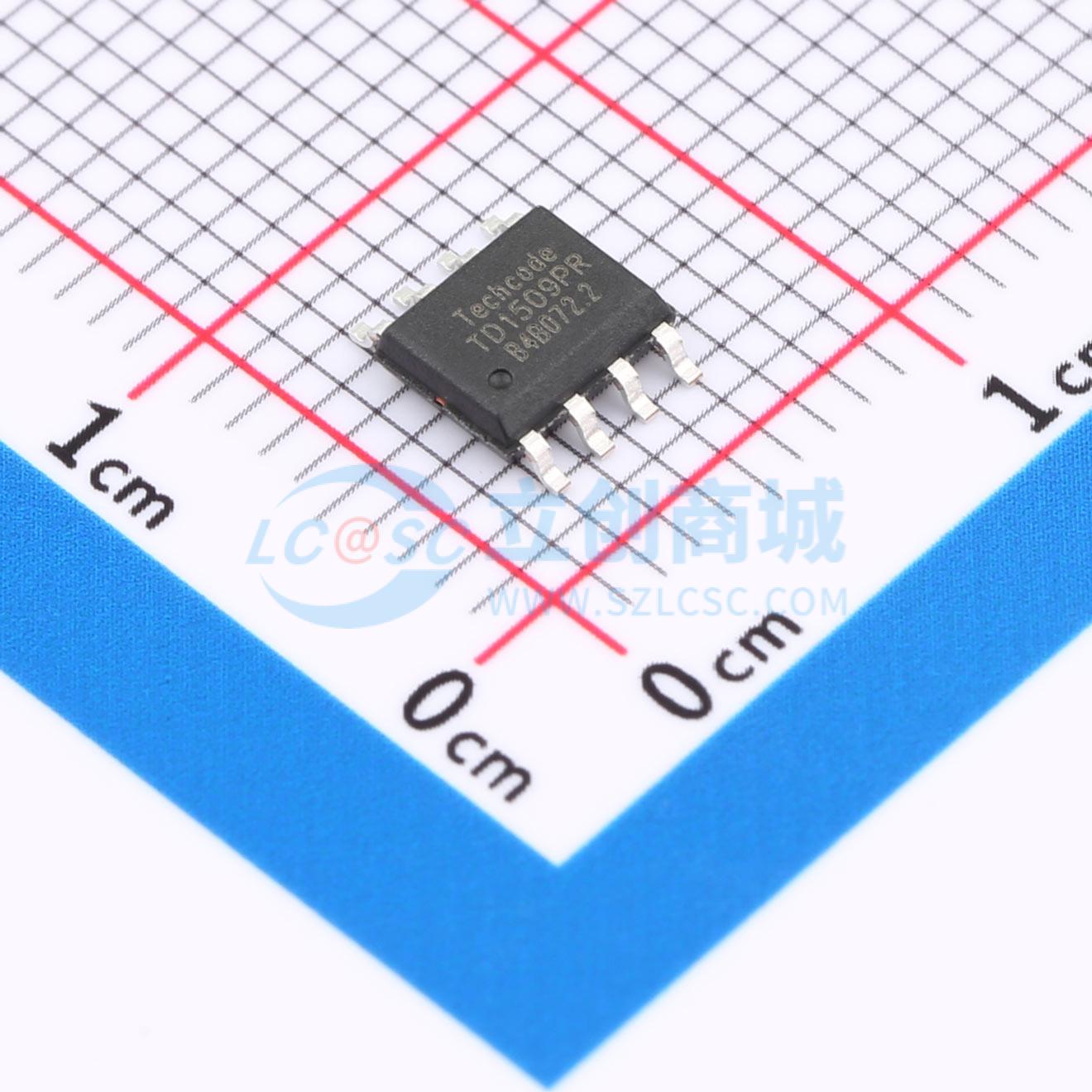

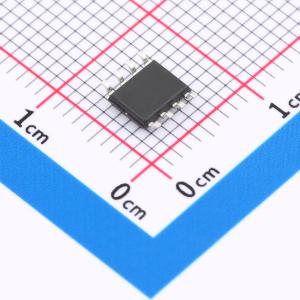

TD1509PR R

2A、150KHz PWM降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 耐压45V 输出电压可调 2A电流异步降压DC/DC
品牌名称: Techcode(泰德)
商品型号: TD1509PR R
商品编号: C112168
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.251克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

TD1509 系列是一种易于使用的固定和可调降压（降压）开关模式电压调节器。这些器件有5V和3.3V的固定输出电压版本，以及一个可调输出版本。两个版本都能驱动2A负载，并具有出色的线性和负载调节性能。

这些调节器需要最少数量的外部元件，使用简单，并包括内部频率补偿和固定频率振荡器。在指定的输入电压和输出负载条件下，输出电压保证在±3%的容差范围内。振荡器频率保证在±15%的容差范围内。包含外部关断功能，典型待机电流为80 μA。自保护特性包括两阶段频率降低的电流限制输出开关和过温关断，以在故障条件下提供全面保护。

TD1509 有SOP8和DIP8封装可供选择。

主要特点：

输出电压可调范围从1.23V到43V
固定150KHz频率内部振荡器
保证3A输出负载电流
输入电压范围高达45V
低功耗待机模式，IQ典型值80 μA
TTL关断能力
出色的线性和负载调节
仅需4个外部元件
高效率
过温关断和电流限制保护

应用：

简单高效的降压调节器
板载开关调节器
正转负转换器
LCD显示器和LCD电视
DVD录像机和PDP电视
电池充电器
为微处理器降压至3.3V

应用领域

简单高效的降压调节器
板载开关调节器
正负转换器
液晶显示器和液晶电视
DVD录像机和平板显示电视
电池充电器
微处理器降至3.3V的降压

数据手册PDF

放大查看下载PDF

优惠活动

返10%

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交40单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~45V
	输出电压	-
	输出电流	2A
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
