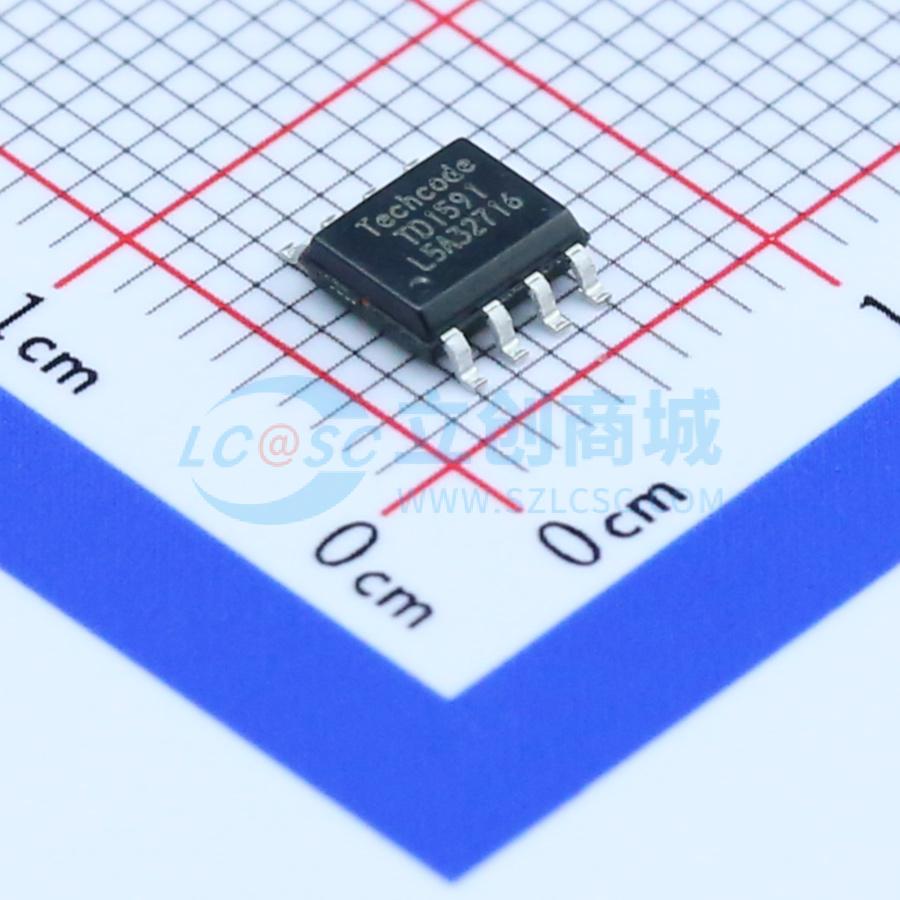

温馨提醒：图片仅供参考，商品以实物为准

TD1591

2A 380KHz 32V PWM 降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD1591是一款380KHz固定频率单片降压开关模式调节器,内置内部电源PMOSFET开关。它在宽输入电压范围内实现2A连续输出电流,具有出色的负载和线路调节性能。该设备包括电压参考、振荡电路、误差放大器、内部PMOS等。PWM控制电路能够线性调整占空比从0到100%。内置频率补偿、热关断功能、电流限制功能和短路保护功能。
品牌名称: Techcode(泰德)
商品型号: TD1591
商品编号: C114289
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.234克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

TD1591是一款380KHz固定频率的单片降压开关稳压器，内置功率MOSFET。它在宽输入电压范围内可实现2A连续输出电流，并具有优异的负载和线路调节性能。包括电压参考、振荡电路、误差放大器、内部PMOS等组件。PWM控制电路可以将占空比从0到100%线性调整。内部集成了使能功能、过流保护功能和短路保护功能。内部补偿块可减少外部元件数量。

TD1591是便携式设备的理想电源单元。其特点包括2A恒定输出电流、80mΩ RDS(on)内部功率PMOSFET开关、高达95%的效率、固定380KHz频率、3.6V至32V宽输入电压范围、输出电压可调范围为1.222V至30V、内置频率补偿、内置热关断功能、内置限流功能以及SOP-8封装。最小压降可达0.3V。

应用领域

移动DVD
液晶显示器/电视
电池充电器
ADSL调制解调器
电信/网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~32V
	输出电压	1.222V~30V
	输出电流	2A
	开关频率	320kHz~440kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
