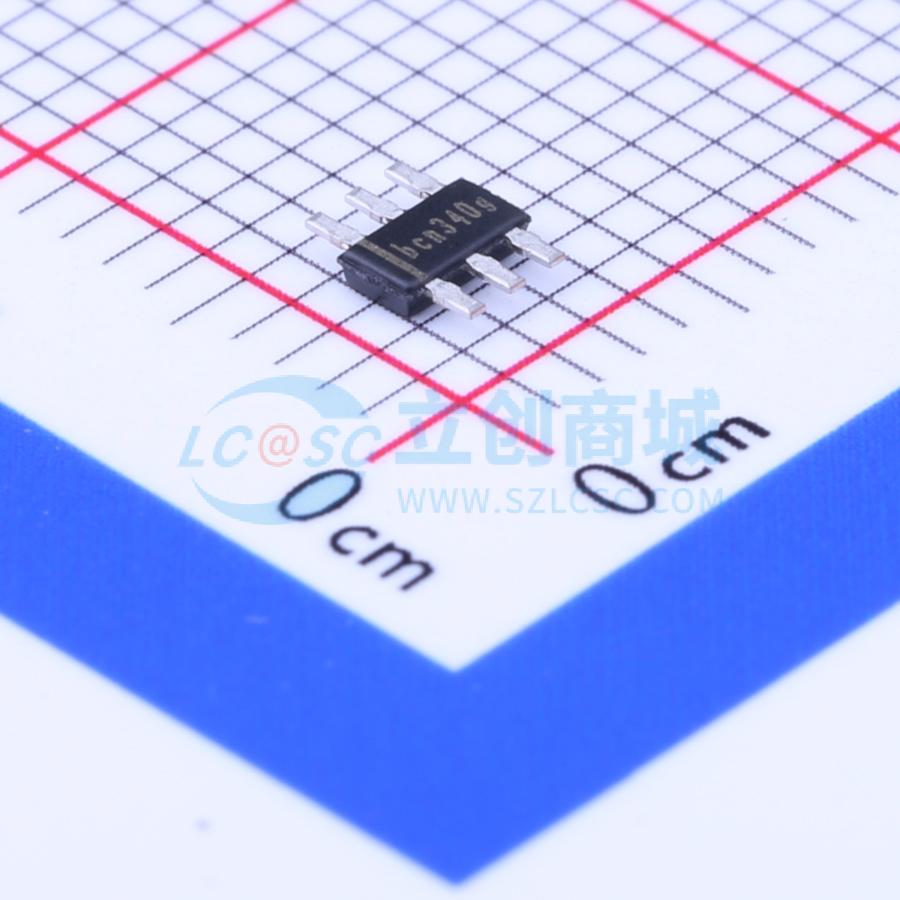

温馨提醒：图片仅供参考，商品以实物为准
FD0257FR-G1
FD0257FR-G1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 带霍尔传感器的电机驱动
- 商品型号
- FD0257FR-G1
- 商品编号
- C114331
- 商品封装
- TS826
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 接口类型 | - | |
| 导通电阻 | 800mΩ | |
| 静态电流(Iq) | - | |
| 工作温度 | -20℃~+105℃ |
商品概述
FD0257f是一款单相全波电机驱动器，内置霍尔效应传感器。它将H桥MOS驱动器、高灵敏度霍尔效应传感器、用于堵转检测的事件定时器以及带转速计信号输出逻辑的变速控制功能集成到超小型TS826封装中，这使得电机的印刷电路板（PCB）设计更简单，并尽可能简化了小型直流电机或风扇的制造。外部系统可以从FD0257f的FG信号读取电机的转速。为确保安全，当转子堵转时，锁定关断功能会关闭IC内部驱动器以避免过热，并且IC会在关断间隔后尝试重新启动电机。 热关断保护（TSD）确保IC内部驱动器在安全工作温度范围内运行。 上述所有保护机制相结合，为电机系统提供了全面的保护方案，避免任何可能的损坏，并确保电机系统正确、安全地运行。
商品特性
- 带高灵敏度霍尔效应传感器的电机驱动器
- H桥MOS驱动器
- 锁定关断保护及自动重启功能
- 内置转速计信号输出（FG）
- “软开关”相切换技术，可减少振动和声学噪声
- 热关断保护（TSD）
- PWM模式变速控制
- 采用TS826封装，适用于5V直流电机/风扇系统
