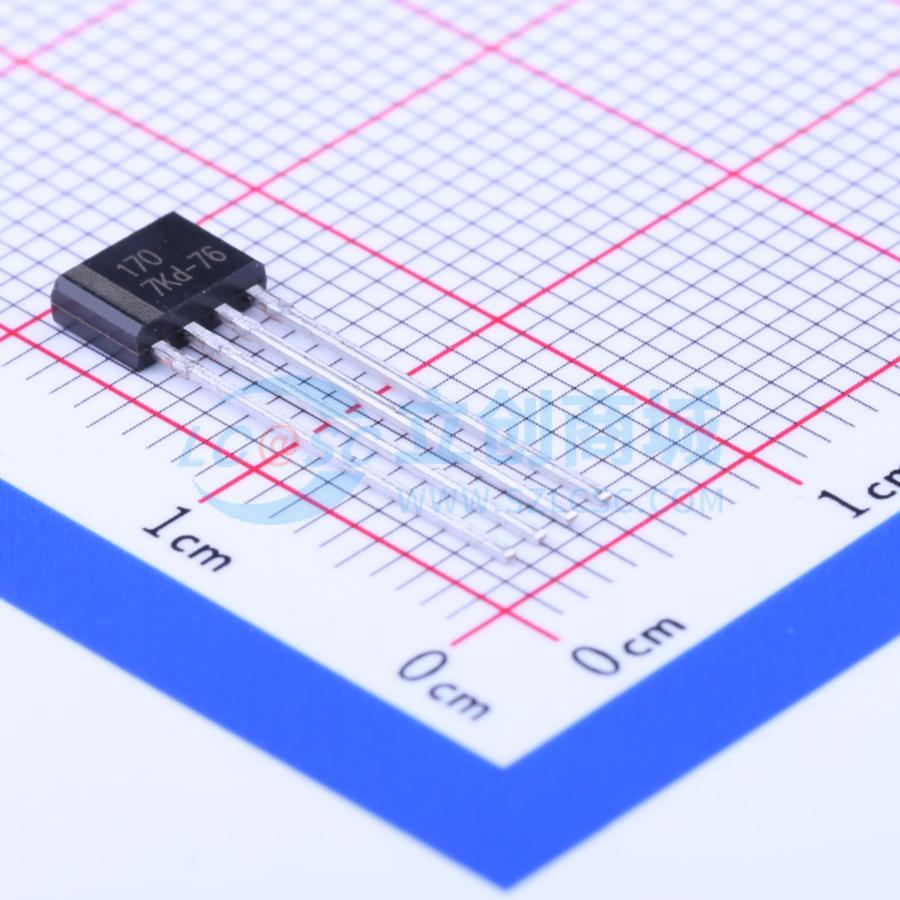

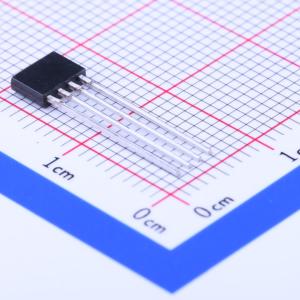

FD170H-G1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带霍尔传感器的电机驱动
品牌名称: Advanced Analog Technology(类比)
商品型号: FD170H-G1
商品编号: C114338
包装方式: 袋装
商品毛重: 0.179克(g)

商品参数

商品概述

FD170H是一款带嵌入式霍尔效应传感器IC的互补双前置驱动器输出器件。它在SIP - 4L封装中集成了用于NPN或NMOS驱动器的输出钳位图腾柱驱动器、高灵敏度霍尔效应传感器以及用于转子锁定的事件定时器，这使得该解决方案在直流电机或风扇的高功率条件下尽可能简单地运行。出于安全考虑，当转子锁定时，锁定关断功能会关闭IC的内部驱动器，避免过热，并且在驱动器关断一段时间后，IC会尝试重新启动转子转矩。热关断保护（TSD）确保IC的内部驱动器在安全工作温度范围内运行。上述所有保护机制相结合，为电机系统提供了完整的保护方案，避免任何可能的损坏，并确保其正确、安全地运行。

商品特性

高灵敏度霍尔效应传感器
低功耗
输出钳位图腾柱驱动器
锁定关断保护和自动重启功能
边沿检测器和传播延迟定时器
热关断保护（TSD）
采用SIP - 4L封装
适用于12V至48V直流电机/风扇系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/袋，最小起订量 1 个)

个

起订量：1 个1000个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	输出电流	-
	峰值电流	150mA

	属性	参数值
	工作电压	-
	导通电阻	500mΩ
	工作温度	-40℃~+105℃
