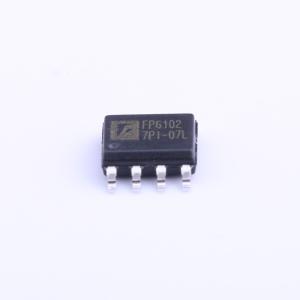

FP6102DR-LF
20V 3A 降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP6102是一款宽输入电压范围的降压型开关稳压器,内置高电流P-MOSFET,支持短路保护和自动重启功能。其典型应用包括3.6V到20V的输入电压范围,3A的最大输出电流,340kHz的内部固定振荡频率,以及低静态电流（3mA）。
- 商品型号
- FP6102DR-LF
- 商品编号
- C114308
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~20V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
FP6102是一款适用于宽工作电压应用领域的降压型开关稳压器。FP6102集成了一个大电流P沟道MOSFET、一个用于将输出电压与反馈放大器进行比较的高精度基准源（0.5V）、一个内部死区时间控制器以及一个用于控制最大占空比和PWM频率的振荡器。它还具备上电可编程软启动时间、短路时PMOS关断以及自动重启保护功能。
商品特性
- 精密反馈基准电压：0.5V（±2%）
- 宽电源电压工作范围：3.6至20V
- 低电流消耗：3mA
- 内部固定振荡器频率：340KHz（典型值）
- 内部软启动功能（SS）
- 短路关断和自动重启功能（ARSCP）
- 内置P沟道MOSFET，负载能力达3A
- 过流保护
- 封装：SOP-8L
