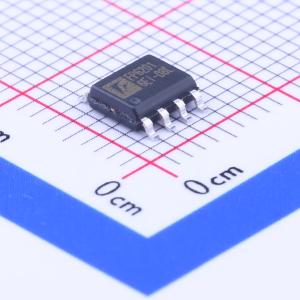

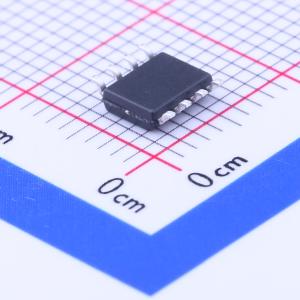

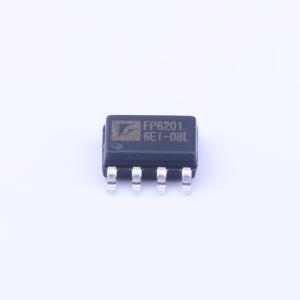

FP6201DR-LF

FP6201 升压开关调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FP6201 是一款升压拓扑开关调节器,适用于宽电压范围的应用。它包括高电流 N-MOSFET、高精度参考电压（0.5V）、内部死区控制和振荡器,用于控制最大占空比和 PWM 频率。还具有可编程软启动时间、短路 NMOS 关断和自动重启保护功能。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP6201DR-LF
商品编号: C114312
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

商品概述

FP6201是一款适用于宽工作电压应用的升压拓扑开关稳压器。FP6201集成了一个高电流N沟道MOSFET、一个用于通过反馈放大器比较输出电压的高精度基准源（0.5V）、一个内部死区时间控制电路和一个用于控制最大占空比和PWM频率的振荡器。它还具备上电可编程软启动时间、短路时NMOS关断和自动重启保护功能。

商品特性

宽电源电压工作范围：3.6至20V
内置N沟道MOSFET，负载能力达2A
精密反馈基准电压：0.5V（±2%）
内部固定振荡器频率：320KHz（典型值）
低电流消耗：3mA
可编程软启动功能（SS）
短路关断和自动重启功能（ARSCP）
输出电压可调至20V
过流保护
封装：SOP-8L

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.6V~20V
	输出电压	20V
	输出电流	2A
	开关频率	320kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
