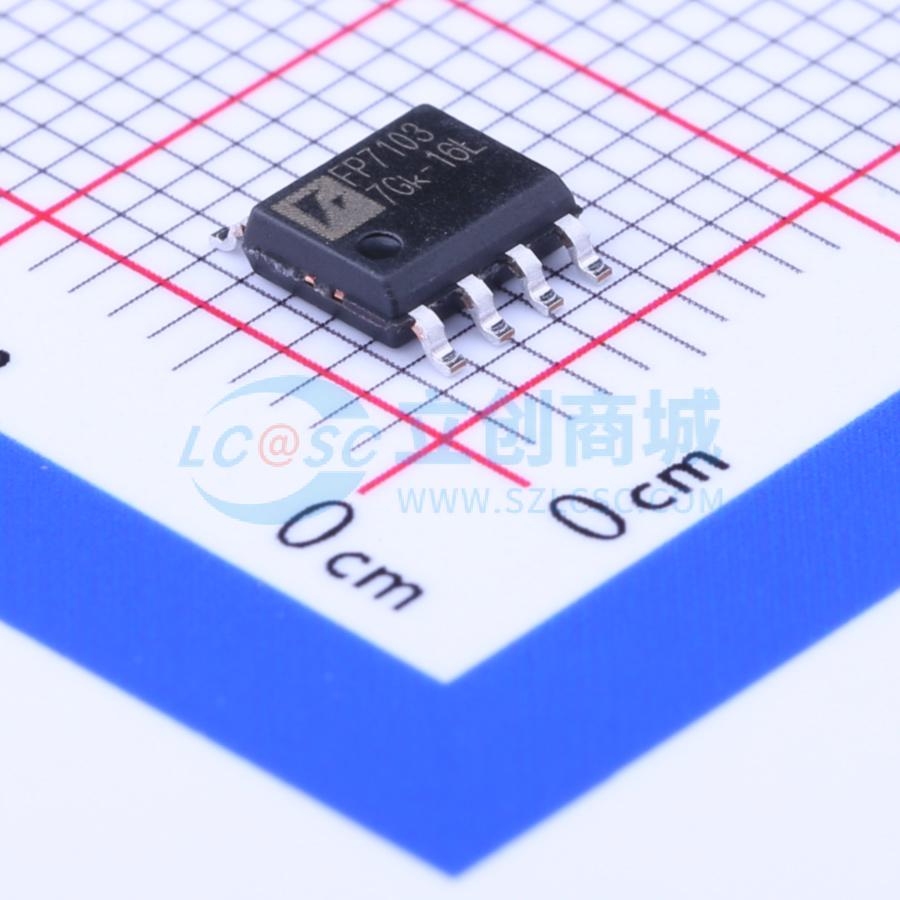

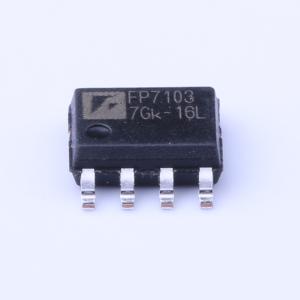

FP7103XR-LF

品牌名称: Advanced Analog Technology(类比)
商品型号: FP7103XR-LF
商品编号: C114316
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.42克(g)

商品概述

FP7103是一款PWM控制的降压转换器，旨在为驱动高功率LED提供简单高效的解决方案。通过0.25V参考电压反馈控制以最小化功耗，外部电阻可根据需要设置电流来驱动各种类型的LED。FP7103包含一个高电流P-MOSFET，以实现高效率和优异的瞬态特性。PWM控制电路能够将占空比从0线性变化到100%。其他功能包括用户可访问的EN引脚用于使能、热关断、逐周期电流限制和过流保护。

商品特性

宽电源电压工作范围：3.6至28V
内置P沟道MOSFET，支持3A负载能力
精密反馈基准电压：0.25V（2%）
低电流消耗：4mA
内部固定振荡器频率：320KHz（典型值）
内部软启动功能（SS）
过流保护
封装：SOP-8L & SOP-8L(EP)

应用领域

3W / 5W LED for DC 输入电路

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	320kHz
	通道数	1
	输出电流	3A

	属性	参数值
	调光	PWM
	拓扑结构	降压
	工作温度	-25℃~+85℃
