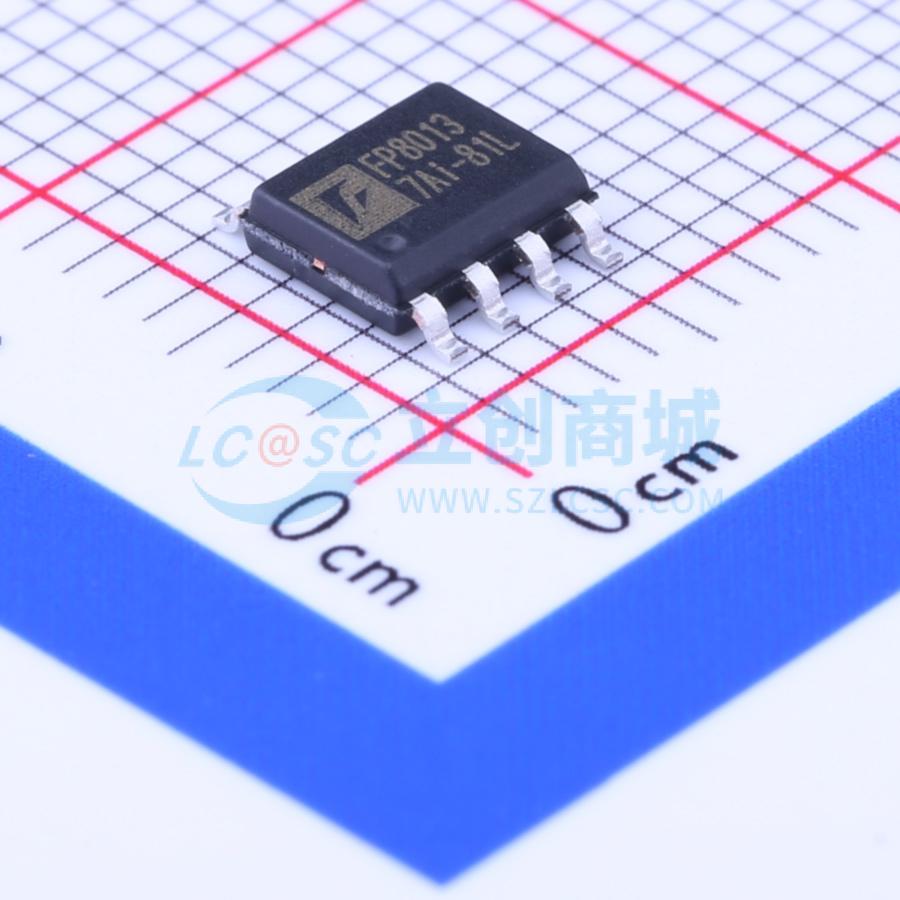

FP8013XR-G1
停产 适用于白光 LED 的 5V、3A、1.5MHz 降压恒流开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 商品型号
- FP8013XR-G1
- 商品编号
- C114326
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1.2MHz~1.8MHz | |
| 通道数 | 1 | |
| 输出电压 | 100mV~5.5V | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 10% |
商品概述
FP8013是一款PWM控制的降压转换器，旨在为驱动高功率LEDs提供一个简单、高效的解决方案。通过0.1V参考电压反馈控制来最小化功耗，外部电阻可以根据需要设置电流以驱动各种类型的LEDs。FP8013包括高低边开关以实现高效和紧凑的PCB布局。为了延长便携式应用中的电池寿命，支持100%占空比进行低压差操作。其他特性还包括热关断、逐周期电流限制和过流保护。
商品特性
- 输入电压范围：2.5V至5.5V
- 可调输出电压范围：0.1V至VIN
- 精密反馈参考电压：0.1V（±10%）
- 输出电流：最大3A
- 占空比：0~100%
- 内部固定PWM频率：1.5MHz
- 低静态电流：100μA
- 不需要肖特基二极管
- 内置软启动
- 电流模式工作
- 过温保护
- 封装：SOP-8L（EP）
应用领域
- LED驱动器
