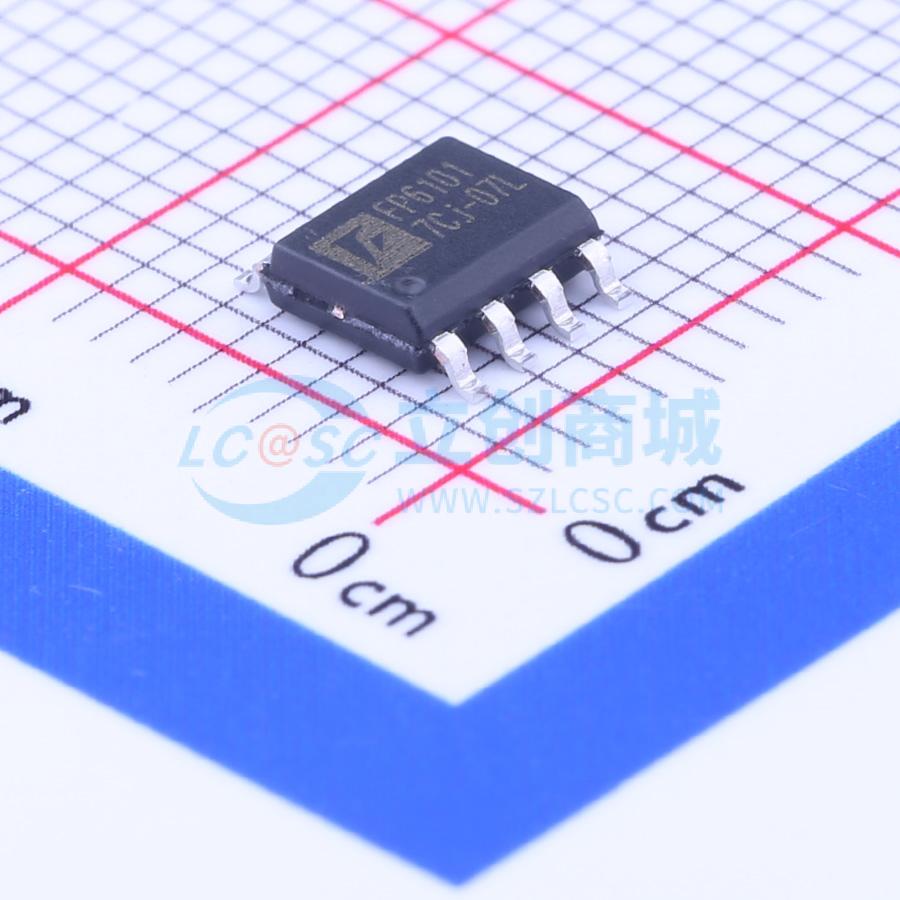

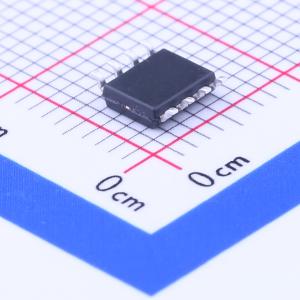

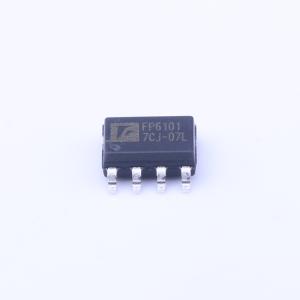

FP6101DR-LF

20V 2A 降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FP6101是一款20V 2A的降压开关稳压器,适用于宽电压范围的应用。它包括高电流P-MOSFET、高精度参考电压（0.5V）用于比较输出最大占空比和PWM频率。还具有上电可编程软启动时间、短路关断和自动重启保护功能。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP6101DR-LF
商品编号: C114307
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

商品概述

FP6101是一款适用于宽工作电压应用领域的降压开关稳压器。FP6101集成了一个大电流P沟道MOSFET、一个用于与反馈放大器比较输出电压的高精度基准源（0.5V）、一个内部死区时间控制器和一个用于控制最大占空比和PWM频率的振荡器。它还具备上电可编程软启动时间、短路时PMOS关断以及自动重启保护功能。

商品特性

精密反馈基准电压：0.5V（±2%）
宽电源电压工作范围：3.6至20V
低电流消耗：3mA
内部固定振荡器频率：340KHz（典型值）
内部软启动功能（SS）
短路关断和自动重启功能（ARSCP）
内置P沟道MOSFET，负载能力达2A
过流保护
封装：SOP-8L

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~20V
	输出电压	-
	输出电流	3A
	开关频率	340kHz
	工作温度	-25℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
