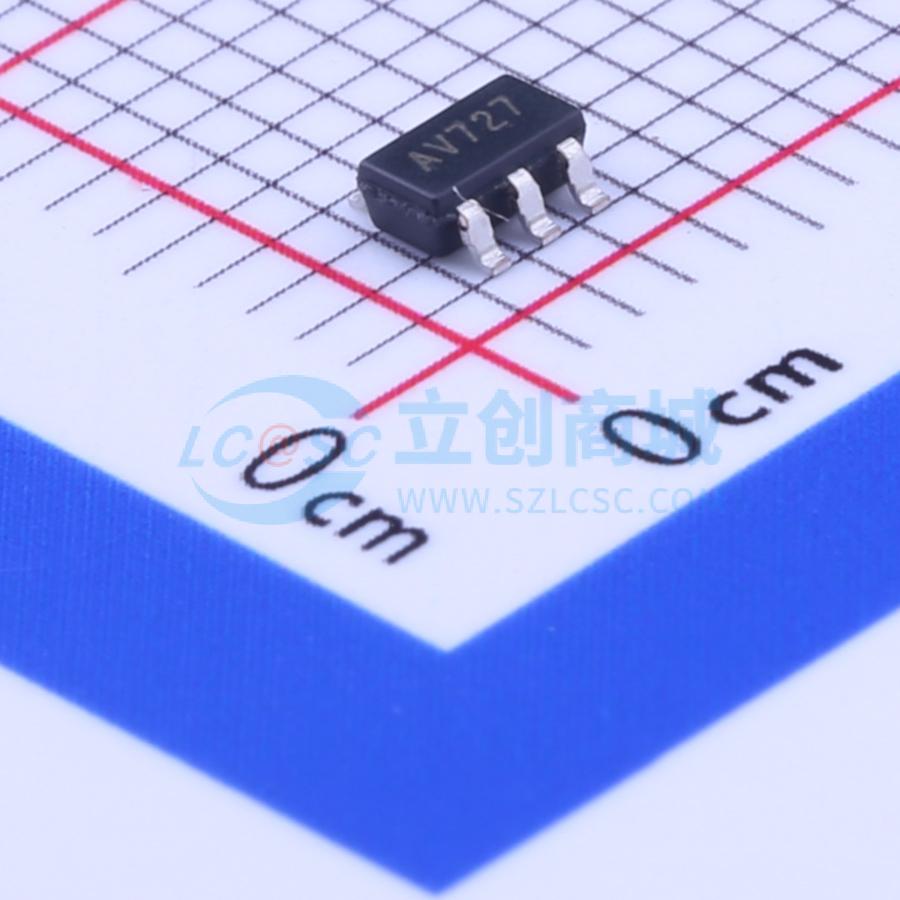

温馨提醒：图片仅供参考，商品以实物为准
FP5202LR-G1
非同步升压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP5202是一款适用于宽工作电压应用的升压拓扑开关调节器,具有内部栅极驱动引脚,用于驱动外部N-MOSFET。内部补偿网络减少了外部组件数量,误差放大器的非反相输入连接到0.6V的精密参考电压。FP5202具有内部软启动和可编程过流保护功能。
- 商品型号
- FP5202LR-G1
- 商品编号
- C114305
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.4V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 130mA | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
FP5202是一款适用于宽电压工作范围的升压拓扑开关稳压器。它提供了内置栅极驱动引脚以驱动外部N沟道MOSFET。内部补偿网络减少了外部元件数量，误差放大器的同相输入端连接到0.6V精密参考电压。FP5202具有内部软启动和可通过外部电阻设置的可编程过流保护功能。
FP5202采用小尺寸SOT23-6L封装，适合于节省空间的PCB布局，适用于多种应用领域。
应用领域
- 充电器
- LCD显示器
- 数码相机
- 手持设备
- 便携式产品
