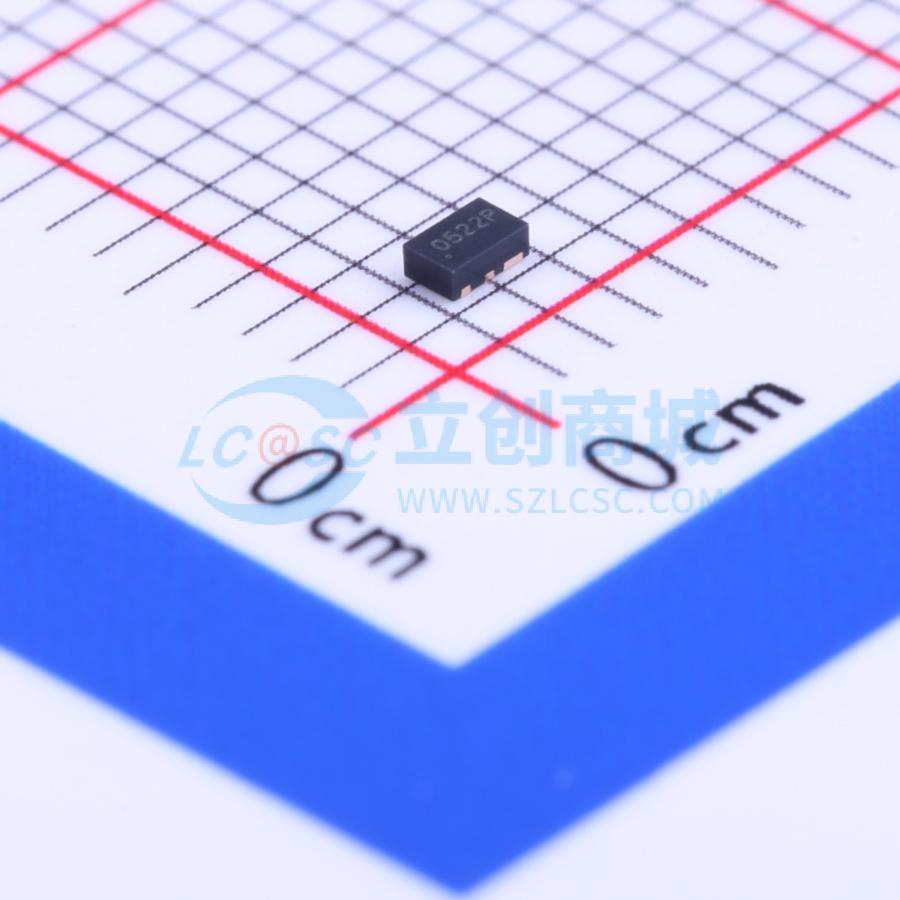

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0522P.TCT

TVS 5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5V,5A,Cj=0.8pF
品牌名称: SEMTECH
商品型号: RCLAMP0522P.TCT
商品编号: C112169
商品封装: SLP1610-4
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

RailClamp TVS阵列是超低电容ESD保护器件，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp0522P和RClamp0524PA在I/O引脚之间的典型电容仅为0.30pF。这使其能够在超过3GHz的电路中使用，而不会造成信号衰减。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。RClamp0522P设计用于保护两条线路，而RClamp0524PA可保护四条线路。 RClamp0522P采用6引脚SLP1610P4封装。其尺寸为1.6×1.0，标称高度为0.58mm。RClamp0524PA采用10引脚SLP2510P8封装。其尺寸为2.5×1.0，标称高度为0.58mm。引脚间距为0.5mm，采用无铅NiPdAu镀层。它们的设计便于PCB布局，允许走线直接穿过器件。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、DisplayPort、MDDI和eSATA接口等应用的灵活解决方案。

商品特性

高速数据线的ESD保护，符合IEC 61000 - 4 - 2（ESD）±17kV（空气）、±12kV（接触）；IEC 61000 - 4 - 5（雷击）5A（8/20μs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
针对高速线路优化的封装设计
直连式设计
保护两条或四条I/O线路
低电容：典型值0.3pF（I/O到I/O）
低钳位电压
低工作电压：5V
固态硅雪崩技术

应用领域

高清多媒体接口（HDMI）
数字视频接口（DVI）
DisplayPort接口
MDDI端口
PCI Express
eSATA接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	双路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.3pF
