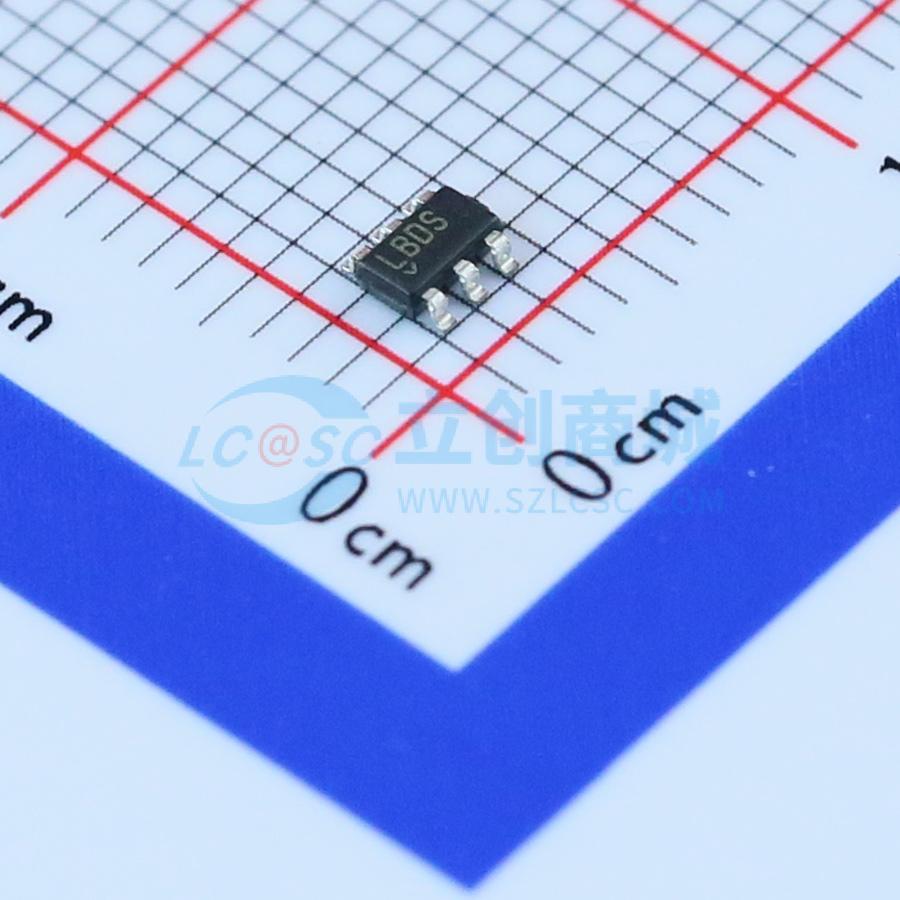

温馨提醒：图片仅供参考，商品以实物为准
LTC5536ES6#TRPBF
600MHz至7GHz高精度RF检波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC5536是一款600MHz至7GHz的RF功率检测器，具有温度补偿的肖特基二极管峰值检测器和快速比较器，集成在小型TSOT封装中。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC5536ES6#TRPBF
- 商品编号
- C107976
- 商品封装
- TSOT-23-6L
- 包装方式
- 管装
- 商品毛重
- 0.256克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 | |
| 频率 | 600MHz~7GHz | |
| 输入范围 | -32dBm~10dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 工作电流 | 2mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
LTC5536是一款适用于600MHz至7GHz范围RF应用的RF功率检测器。它将一个温度补偿的肖特基二极管峰值检测器和快速比较器集成在小型Thin SOT封装中。电源电压范围针对单节锂离子电池或三节镍氢电池供电进行了优化。 RF输入电压通过片上肖特基二极管进行峰值检测。检测到的电压与VM处的参考电压进行比较。 从RF输入到VOUT的响应时间最短可达20ns。当LEN为高电平时，比较器输出被锁存；当LEN为低电平时，比较器输出为透明状态。 LTC5536可在–26dBm至12dBm的RF输入功率水平下工作。
商品特性
- 温度补偿内部肖特基二极管RF检测器
- 宽输入频率范围：600MHz至7GHz
- 宽输入功率范围：–26dBm至12dBm
- 带锁存使能的快速比较器输出
- 在0dBm RF输入电平下响应时间为25ns
- 轨到轨输出摆幅
- 比较器输出电流：±20mA
- 2.7V至5.5V的宽VCC范围
- 低工作电流：2mA
- 采用低外形（1mm）SOT - 23封装
应用领域
- 用于802.11a、802.11b、802.11g、802.15光数据链路、无线数据调制解调器、无线和有线基础设施的RF信号存在检测器
- RF功率报警
- 包络检测器
- RF ID标签读取器
