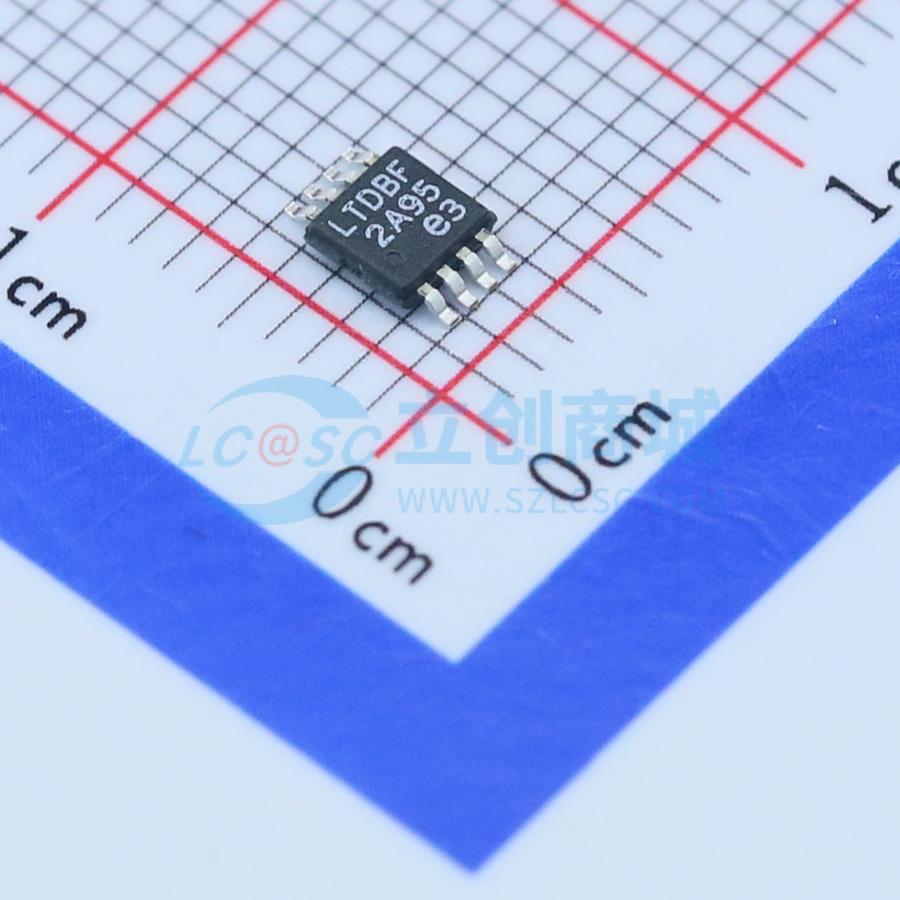

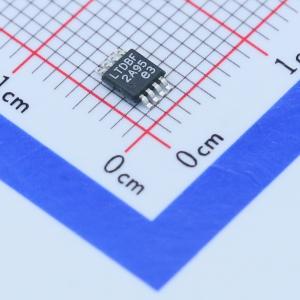

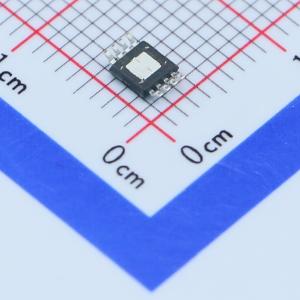

温馨提醒：图片仅供参考，商品以实物为准

LTC4444EMS8E#PBF

高电压同步 N 沟道 MOSFET 驱动器

品牌名称: ADI(亚德诺)
商品型号: LTC4444EMS8E#PBF
商品编号: C107974
商品封装: MSOP-8-EP
包装方式: 管装
商品毛重: 0.17克(g)

商品参数

商品概述

LTC4444是一款高频高压栅极驱动器，可驱动同步DC/DC转换器中的两个N沟道MOSFET，电源电压最高可达100V。这款强大的驱动器可降低高栅极电容MOSFET的开关损耗。 LTC4444配置有两个独立电源输入。高端输入逻辑信号在内部进行电平转换，以连接自举电源，该电源的工作电压最高可比地电位高114V。 LTC4444包含欠压锁定电路，激活时可禁用外部MOSFET。自适应直通保护可防止两个MOSFET同时导通。

商品特性

自举电源电压高达114V
宽VCC电压范围：7.2V至13.5V
自适应直通保护
2.5A峰值TG上拉电流
3A峰值BG上拉电流
1.2Ω TG驱动器下拉电阻
0.55Ω BG驱动器下拉电阻
驱动1nF负载时，TG下降时间为5ns
驱动1nF负载时，TG上升时间为8ns
驱动1nF负载时，BG下降时间为3ns
驱动1nF负载时，BG上升时间为6ns
可驱动高端和低端N沟道MOSFET
欠压锁定
采用散热增强型8引脚MSOP封装

应用领域

分布式电源架构
汽车电源
高密度电源模块
电信

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A

	属性	参数值
	拉电流(IOH)	2.5A
	工作电压	7.2V~13.5V
	上升时间(tr)	8ns
	下降时间(tf)	5ns
	工作温度	-40℃~+125℃
