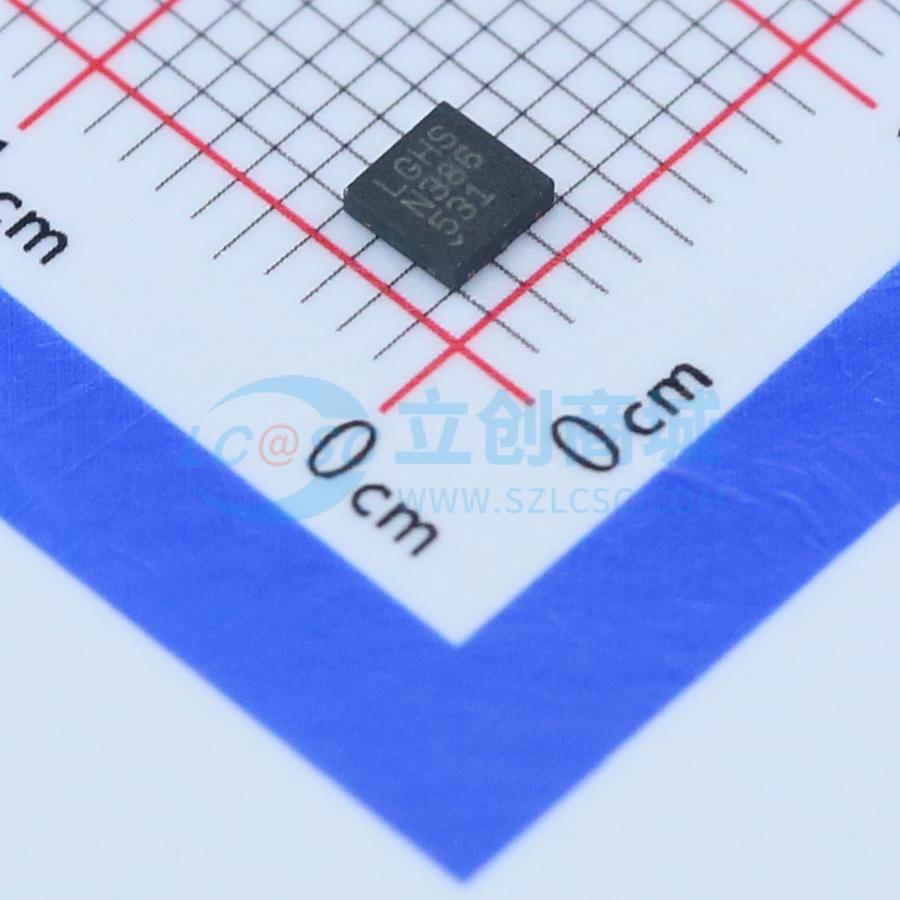

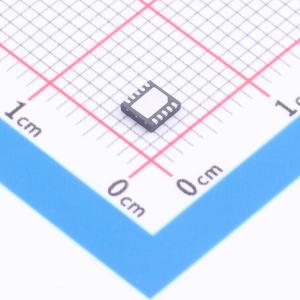

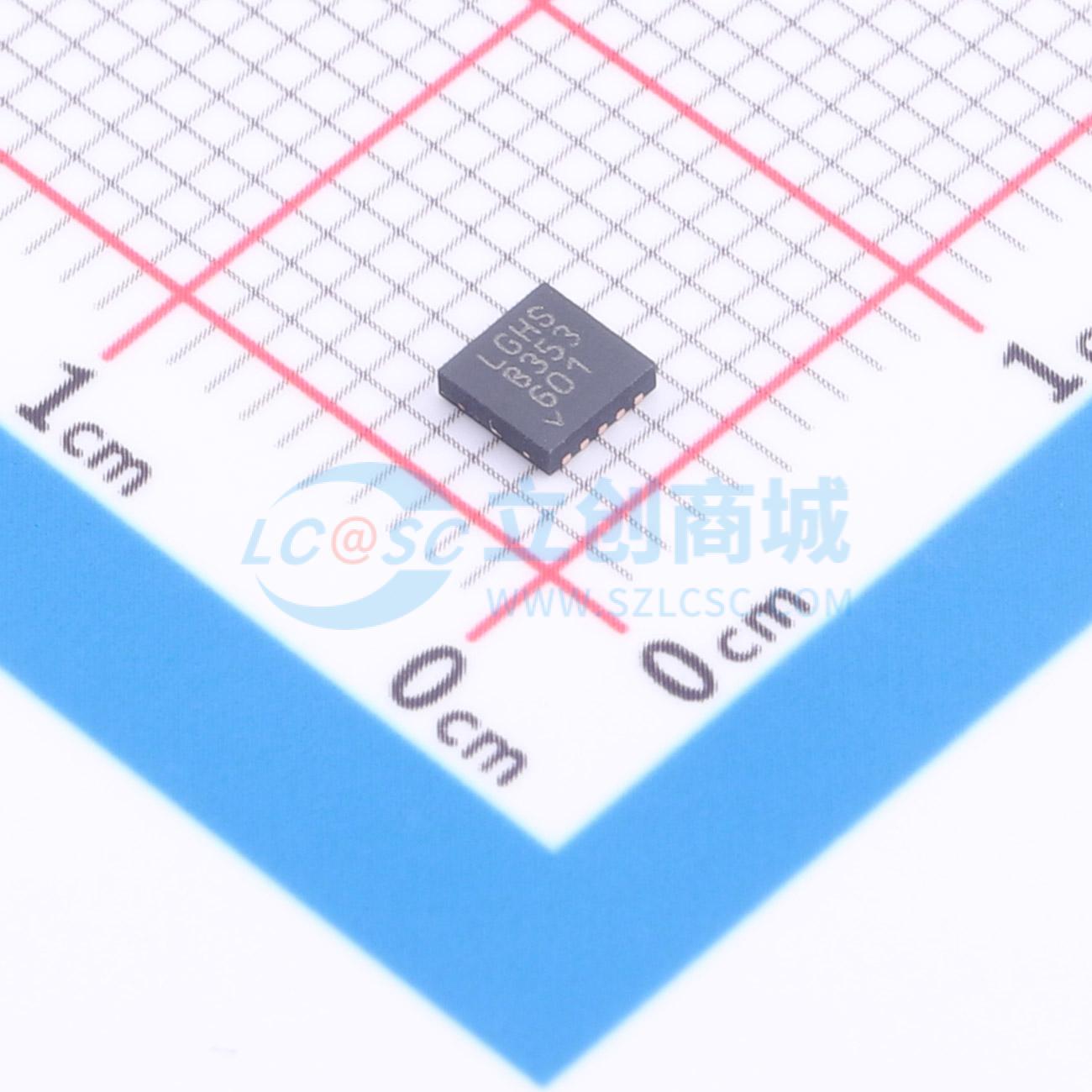

LTC4380IDD-2#PBF

低静态电流浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过对一个外部N沟道MOSFET的栅极电压进行箝位，以在过压过程中（比如：汽车应用中的抛负载情况）把输出电压限制在一个安全数值，从而提供过压保护。固定的栅极箝位电压可针对12V和24V/28V系统进行选择。对于任何电压高达72V的系统，则使用可调栅极箝位版本。该器件还提供了过流保护功能。 一个内部乘法器产生一个与VDS和ID成比例的TMR引脚电流，这样可根据MOSFET应力对过流和过压情况下的工作时间加以限制。 GATE引脚能够驱动背靠背MOSFET以提供反向输入保护功能，从而免除了采用肖特基二极管解决方案时的电压降和功率耗散。低的8μA工作电流允许该器件在始终保持接通和电池供电型应用中使用。一个准确的ON引脚比较器负责监视输入电源的欠压(UV)情况，而且还充当一个停机输入，从而把静态电流减小至6μA。

• 低静态电流：工作时为8μA
• 可承受高达MOSFET限值的浪涌电压
• 宽工作电压范围：4V至72V
• 过流保护
• 可选的内部31.5V/ 50V或可调的栅极箝位电压
• 反向输入保护至 –60V
• 可调的接通门限
• 具MOSFET应力加速的可调故障定时器
• 控制N沟道MOSFET
• 锁断和重试选项
• 故障期间的低重试占空比
• 10引脚DFN (3mm x 3mm)封装和MSOP封装
• 汽车/工业浪涌保护热插拔/带电插拔
• 用于电池供电型系统的高端开关
• 汽车抛载保护
