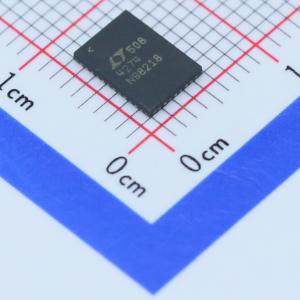

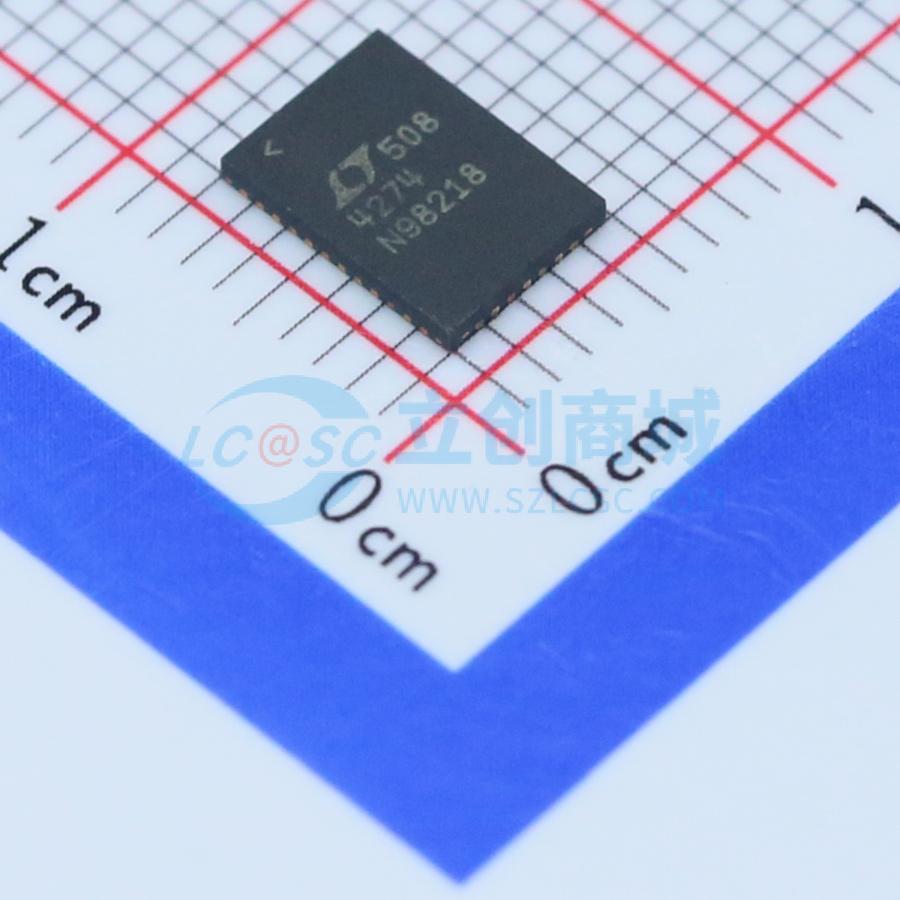

温馨提醒：图片仅供参考，商品以实物为准
LTC4274IUHF#PBF
单通道 PoE+ PSE 控制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4274IUHF#PBF
- 商品编号
- C107952
- 商品封装
- QFN-38-EP(5x7)
- 包装方式
- 管装
- 商品毛重
- 0.122克(g)
商品参数
参数完善中
商品概述
LTC4274是一款单电源设备控制器，专为符合IEEE 802.3 Type 1和Type 2（高功率）标准的以太网供电系统设计。外部功率MOSFET可提高系统可靠性并将通道电阻降至最低，减少功耗，即使在Type 2功率水平下也无需使用散热片。外部功率组件还允许在非常高的功率水平下使用，同时仍符合IEEE标准。额定电压为80V的端口引脚可针对外部故障提供强大的保护。 LTC4274具备先进的电源管理功能，包括电流和电压回读以及可编程的ICUT和ILIM阈值。可用的C库简化了软件开发；可选的AUTO引脚模式可提供完全符合IEEE标准的独立运行，无需软件支持。专有的4点受电设备（PD）检测电路可在支持传统电话操作的同时，将误检测PD的情况降至最低。通过内置的2事件分类和退避时序支持中跨操作。主机通信通过1MHz I²C串行接口进行。 LTC4274采用5mmx7mm QFN封装，与同类解决方案相比，可显著减少电路板空间。
商品特性
- 符合IEEE 802.3at Type 1和Type 2标准
- 总通道电阻为0.34Ω
- 600mA时每端口功耗为130mW
- 先进的电源管理
- 8位可编程电流限制（ILIM）
- 7位可编程过载电流（ICUT）
- 快速关断
- 14.5位端口电流/电压监测
- 2事件分类
- 极高的可靠性
- 4点PD检测
- 2点强制电压
- 2点强制电流
- 高电容传统设备检测
- 与LTC4259A - 1和LTC4266软件兼容
- 1MHz I²C兼容串行控制接口
- 中跨退避定时器
- 支持超过25W的专有功率水平
- 采用38引脚5mmx7mm QFN封装
应用领域
- 供电设备（PSE）交换机/路由器
- 供电设备（PSE）中跨设备
