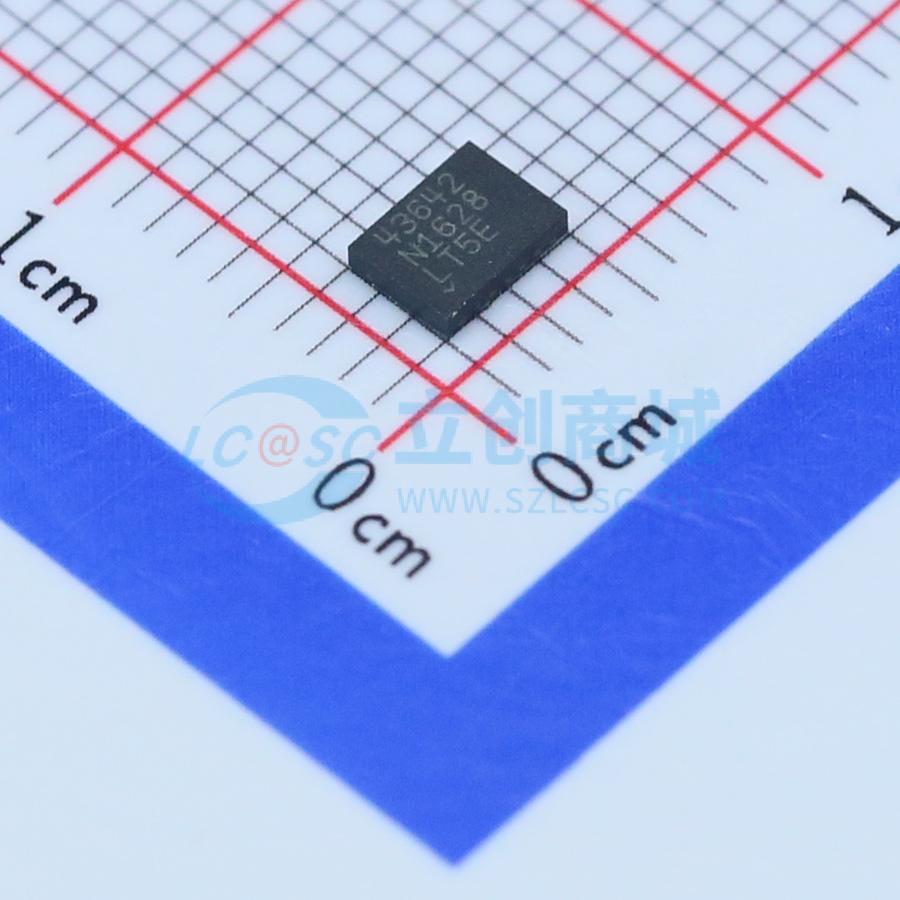

温馨提醒：图片仅供参考，商品以实物为准
LTC4364IDE-2#PBF
具理想二极管的浪涌抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC4364浪涌抑制器具有理想二极管控制器，可保护负载免遭高电压瞬变的损坏。通过控制一个外部N沟道MOSFET传输器件两端的电压降，该器件可在过压过程（例如：汽车中的负载突降）中限制和调节输出。另外，LTC4364还包括一个定时的电流限制电路断路器。在故障情况下，一个可调故障定时器必须在传输器件关断之前结束。LTC4364-1将锁断传输器件，而LTC4364-2则在一个延迟之后自动重新起动。LTC4364可精确地监视输入电源的过压（OV）和欠压（UV）情况。外部MOSFET在欠压状况下保持关断，自动重试在过压状态下停用。 一个集成型理想二极管控制器负责驱动第二个MOSFET，以替代一个用于实现反向输出保护和输出电压保持的肖特基二极管。LTC4364控制MOSFET两端的正向电压降，并最大限度地抑制电源故障、掉电或输入短路时的反向电流瞬变。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4364IDE-2#PBF
- 商品编号
- C107964
- 商品封装
- DFN-14-EP(3x4)
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~80V |
商品概述
LTC4364浪涌抑制器具有理想二极管控制器，可保护负载免遭高电压瞬变的损坏。通过控制一个外部N沟道MOSFET传输器件两端的电压降，该器件可在过压过程（例如：汽车中的负载突降）中限制和调节输出。另外，LTC4364还包括一个定时的电流限制电路断路器。在故障情况下，一个可调故障定时器必须在传输器件关断之前结束。LTC4364-1将锁断传输器件，而LTC4364-2则在一个延迟之后自动重新起动。LTC4364可精确地监视输入电源的过压（OV）和欠压（UV）情况。外部MOSFET在欠压状况下保持关断，自动重试在过压状态下停用。 一个集成型理想二极管控制器负责驱动第二个MOSFET，以替代一个用于实现反向输出保护和输出电压保持的肖特基二极管。LTC4364控制MOSFET两端的正向电压降，并最大限度地抑制电源故障、掉电或输入短路时的反向电流瞬变。
商品特性
- 宽工作电压范围：4V至80V
- 利用VCC符位可承受超过80V的浪涌
- 可调输出箝位电压
- 理想二极管控制器可在输入掉电期间保持输出电压
- 反向输入保护至 - 40V
- 反向输出保护至 - 20V
- 过流保护
- 低停机电流：10uA（在12V）
- 可调故障定时器
- 故障期间的重试占空比为0.1% (LTC4364 - 2)
- 采用4mm×3mm 14引脚DFN封装、16引脚MSOP封装和16引脚SO封装
应用领域
- 汽车电子设备浪涌保护
- 热插拔/带电插入
- 冗余电源“或”输出端口保护
