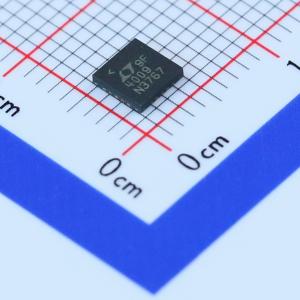

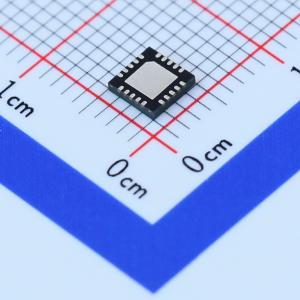

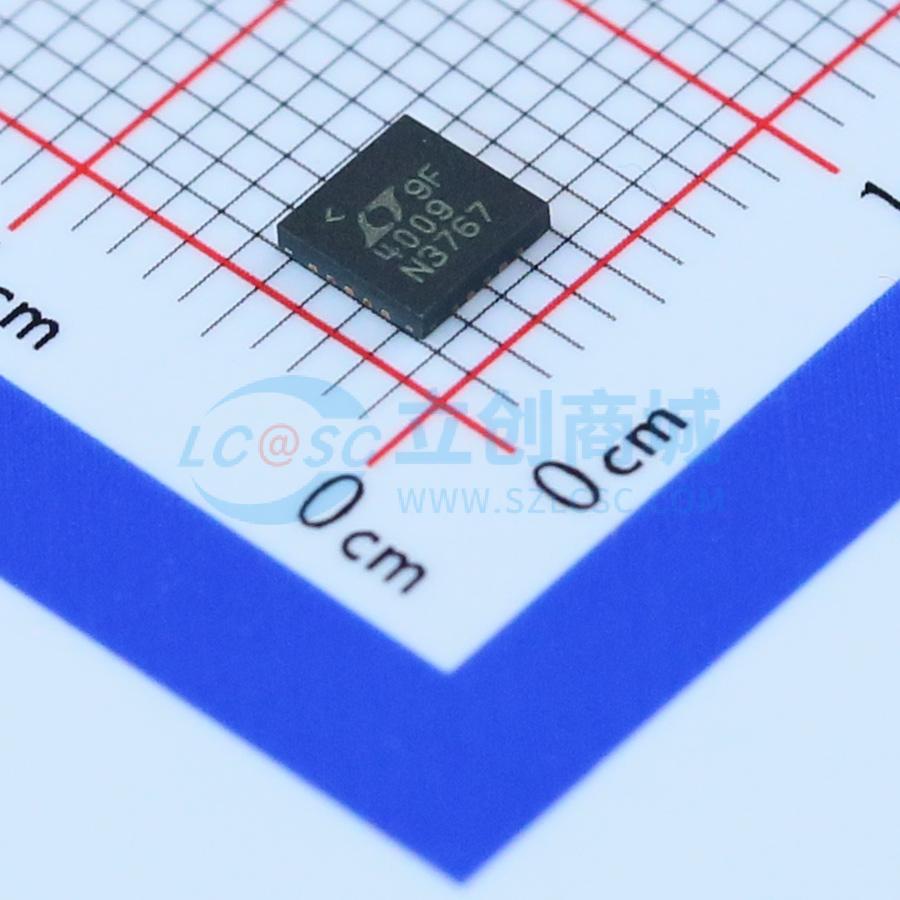

LTC4009CUF#PBF

高效率的多化学组成电池充电器

SMT扩展库PCB免费打样

描述: LTC4009是一款恒流/恒压电池充电控制器。它采用同步准恒定频率PWM控制架构，使用陶瓷大容量电容时不会产生可听噪声。充电电流由外部检测电阻、输入电阻和编程电阻共同设定
品牌名称: ADI(亚德诺)
商品型号: LTC4009CUF#PBF
商品编号: C107933
商品封装: QFN-20-EP(4x4)
包装方式: 管装
商品毛重: 0.116克(g)

商品参数

商品概述

LTC4009是一款恒流/恒压电池充电控制器。它采用同步准恒定频率PWM控制架构，使用陶瓷大容量电容时不会产生可听噪声。充电电流由外部检测电阻、输入电阻和编程电阻共同设定。LTC4009系列没有内置终止功能，可在外部控制下为多种电池充电。 LTC4009具有完全可调的输出电压，而LTC4009 - 1和LTC4009 - 2可通过引脚编程，适用于1节、2节、3节或4节串联的锂离子/聚合物电池组。LTC4009 - 1每节电池的输出电压为4.1V，LTC4009 - 2每节电池的输出电压为4.2V。该器件具备交流适配器输入电流限制功能，可在固定输入功率水平下最大化充电速率。外部检测电阻可对输入电流限制进行编程，ICL状态引脚可指示因交流适配器电流限制而降低电池充电电流的情况。 CHRG状态引脚在所有充电模式下均有效，包括低充电电流的特殊指示。

商品特性

通用电池充电控制器
高效的550kHz同步降压PWM拓扑
±0.5%输出浮充电压精度
可编程充电电流：4%精度
可编程交流适配器电流限制：5%精度
使用陶瓷电容无听觉噪声
宽输入电压范围：6V至28V
宽输出电压范围：2V至28V
交流适配器存在、充电、C/10电流检测和输入电流限制的指示输出
模拟充电电流监测
微功耗关断
热增强型20引脚4mm×4mm×0.75mm QFN封装

应用领域

笔记本电脑
便携式仪器
备用电池系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(91个/管，最小起订量 1 个)

个

起订量：1 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V~28V
	电池类型	锂电池
	电池节数	-

	属性	参数值
	工作温度	0℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	215uA
