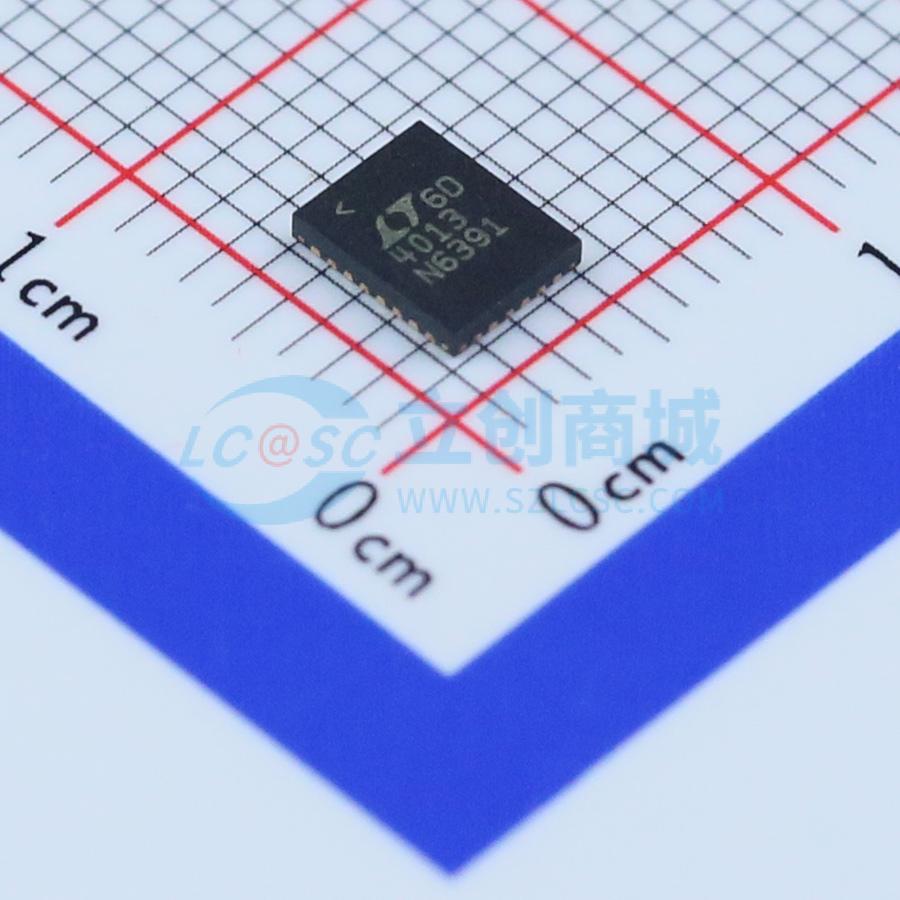

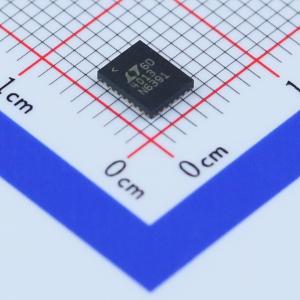

温馨提醒：图片仅供参考，商品以实物为准
LTC4013EUFD#PBF
60V、同步降压型多化学组成电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC4013是一款高压电池充电控制器，支持浮充、均充和均衡充电等铅酸电池充电算法，以及恒流/恒压锂离子电池充电算法。它特别适合为各种类型的铅酸电池充电，包括开口式和密封式铅酸电池。LTC4013还支持锂离子/聚合物、磷酸铁锂、镍氢、镍镉等其他类型的电池
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4013EUFD#PBF
- 商品编号
- C107935
- 商品封装
- QFN-28-EP(4x5)
- 包装方式
- 管装
- 商品毛重
- 0.359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~60V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 铅酸电池；锂电池 | |
| 电池节数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 500nA |
商品概述
LTC4013是一款高压电池充电控制器，支持浮充、均充和均衡充电的铅酸电池充电算法以及恒流/恒压锂离子电池充电算法。它特别适合为各种铅酸电池充电，包括开口式和密封式电池。LTC4013还支持锂离子/聚合物、磷酸铁锂、镍氢、镍镉等其他电池类型。 充电通过一个高效同步降压转换器实现，该转换器使用外部N沟道MOSFET。开关频率可通过电阻进行编程，也可与外部时钟同步，以用于多相应用。充电电流由外部检测电阻设置。 该器件具备最大功率点跟踪输入电压调节功能，适用于太阳能电池板等功率受限的输入源。其他特性包括用户可编程的均充和均衡充电时间、温度调节的稳压电压以及外部NFET隔离二极管。
商品特性
- 宽输入电压范围：4.5V至60V
- 宽电池电压范围：0V至60V
- 内置铅酸和锂离子电池充电算法
- 浮充电压精度：±0.5%
- 充电电流精度：±5%
- 最大功率点跟踪输入控制
- NTC温度补偿浮充电压
- 两个开漏状态引脚
- 热增强型28引脚4mm×5mm QFN封装
应用领域
- 照明、UPS系统、监控摄像头、计算机控制面板的备用电池
- 便携式医疗设备
- 太阳能供电系统
- 工业电池充电
