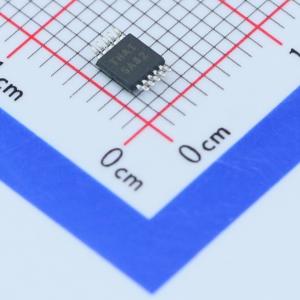

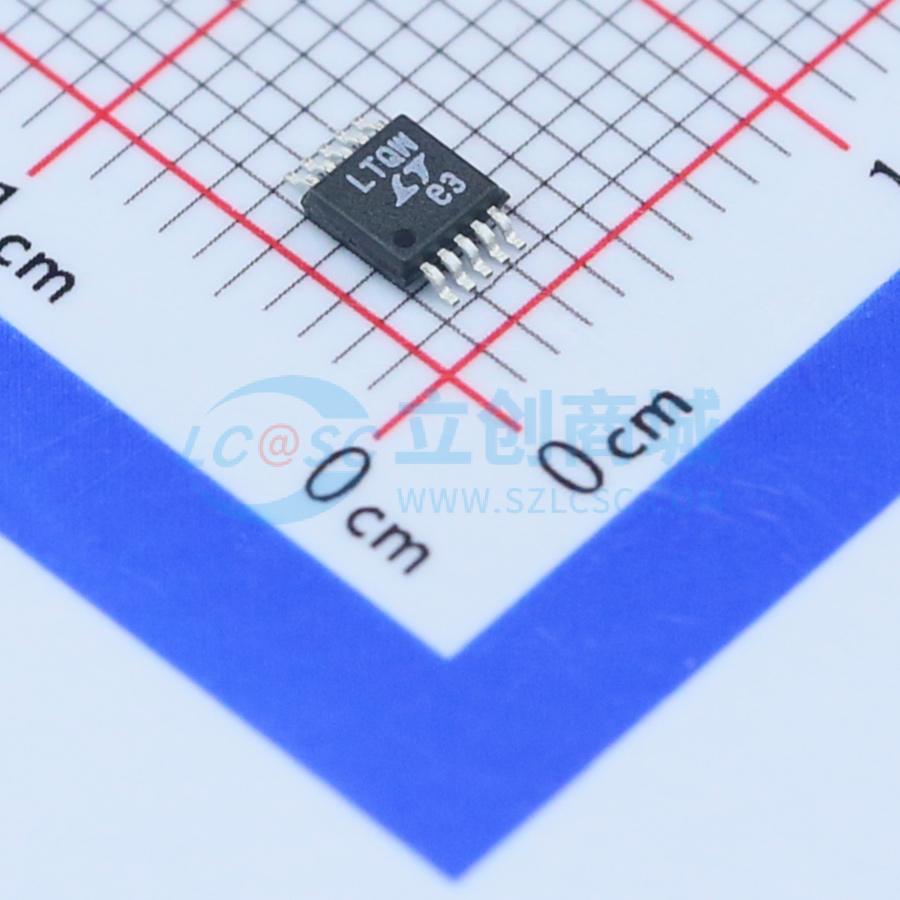

温馨提醒：图片仅供参考，商品以实物为准
LTC4150CMS#PBF
LTC4150库仑计量器, 电池电量测量芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC4150可在手持式PC和便携式产品应用中对电池的消耗及充电进行测量。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4150CMS#PBF
- 商品编号
- C107941
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 工作电压 | 2.7V~8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 80uA | |
| 工作温度 | 0℃~+70℃ |
商品概述
LTC4150可在手持式PC和便携式产品应用中对电池的消耗及充电进行测量。该器件监视流经位于电池正极端子与电池负载或充电器之间的一个外部检测电阻器的电流。一个电压至频率转换器在中断引脚上将电流检测电压转换成一连串的输出脉冲。这些脉冲与流入或流出电池的某一固定电荷量相对应。该器件还可在电池的消耗和充电过程中指示电荷的极性。典型应用：LTC4150面向采用单节或两节锂离子电池以及3节至6节NiCd或NiMH电池的应用。
商品特性
- 电荷量和极性指示
- μ=±50mV检测电压范围
- 无需精准的定时电容器或晶振
- 工作电压范围为2.7V至8.5V
- 高端检测
- -32.55Hz/V电荷计数频率
- 1.5μA停机电流
- 10引脚MSOP封装
应用领域
- 电池充电器
- 掌上型电脑和PDA
- 峰窝电话和无线调制解调器
