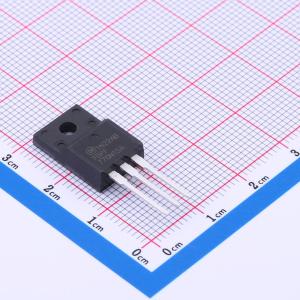

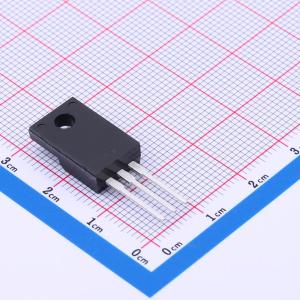

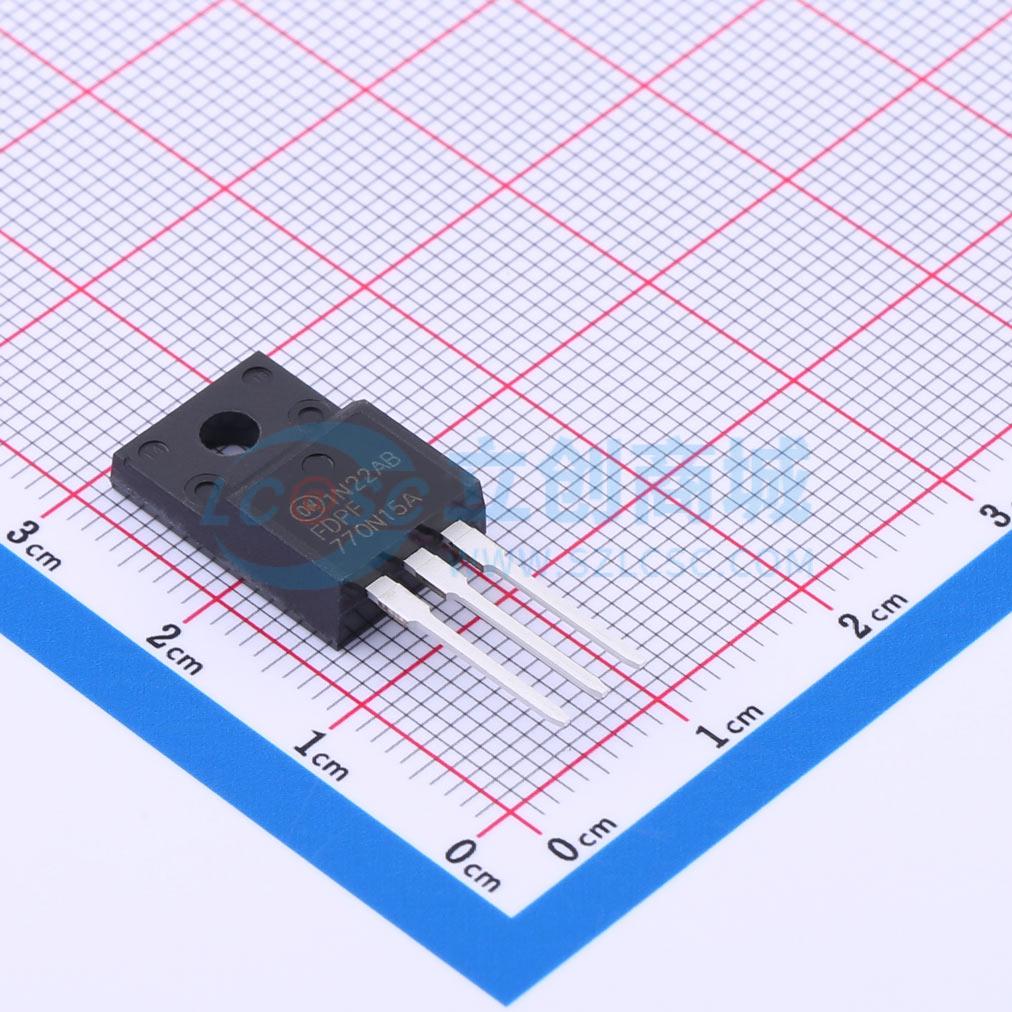

FDPF770N15A
1个N沟道 耐压:150V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDPF770N15A
- 商品编号
- C899175
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 77mΩ@10V | |
| 耗散功率(Pd) | 21W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 11.2nC@10V | |
| 输入电容(Ciss) | 765pF | |
| 反向传输电容(Crss) | 3.9pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 当VGS = 10 V、ID = 10 A时,RDS(on) = 60 mΩ(典型值)
- 开关速度快
- 栅极电荷低
- 采用高性能沟槽技术,实现极低的RDS(on)
- 具备高功率和大电流处理能力
- 符合RoHS标准
应用领域
-消费电器-LED电视-ATX/服务器/电信电源的同步整流-不间断电源-微型太阳能逆变器
