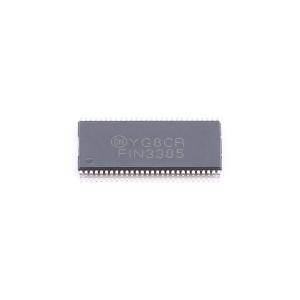

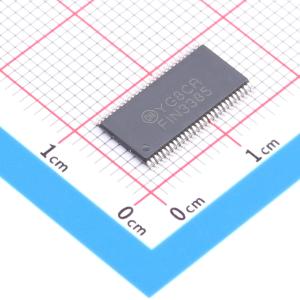

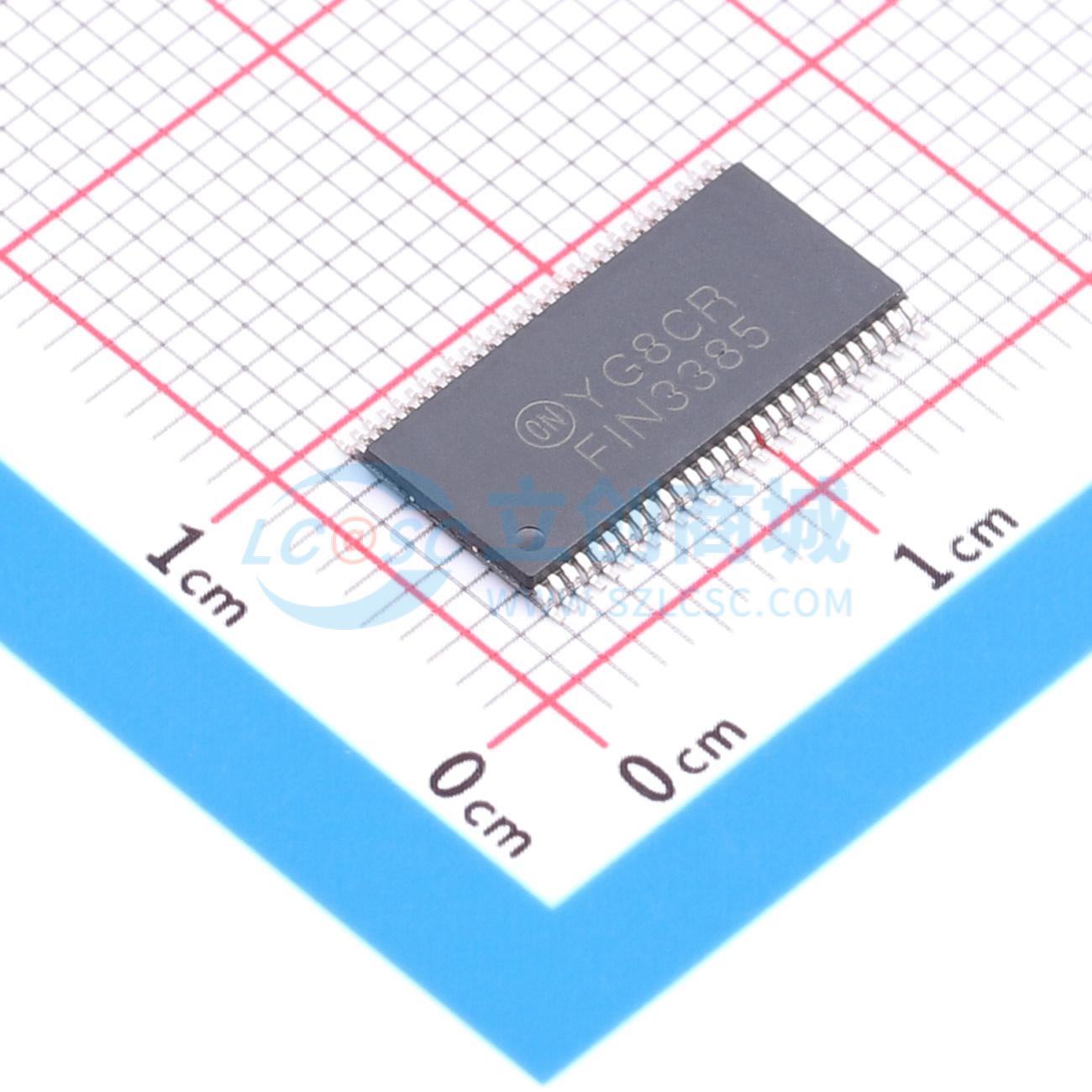

FIN3385MTDX
低电压28位平板显示器链路串行器/解串器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 将28位宽并行低电压TTL (LVTTL) 数据转换为四个串行低电压差分信号 (LVDS) 数据流。发送时钟通过单独的LVDS链路与数据流并行传输。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FIN3385MTDX
- 商品编号
- C899195
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.433966克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 串行器,解串器 | |
| 数据速率 | 2.38Gbps | |
| 时钟频率(fc) | 85MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 通道数 | 4 | |
| 输入 | LVTTL |
商品概述
FIN3385和FIN3386可将28位宽的并行低压TTL（LVTTL）数据转换为四个串行低压差分信号（LVDS）数据流。一个锁相传输时钟通过单独的LVDS链路与数据流并行传输。在每个传输时钟周期，对28位输入LVTTL数据进行采样并传输。 FIN3386作为解串器，接收4/3路串行LVDS数据流，并将其转换回28/21位的LVTTL数据。 对于FIN3385，在85MHz的传输时钟频率下，每个LVDS通道以595Mbps的速率传输28位LVTTL数据。 这对器件解决了与宽高速TTL接口相关的电磁干扰（EMI）和电缆尺寸问题。
商品特性
- 工作温度范围：-40℃至+85℃
- 低功耗
- 支持20MHz至85MHz的移位时钟
- 以1.2V为中心，±1V共模范围
- 窄总线可减小电缆尺寸和成本
- 高吞吐量（高达2.38Gbps）
- 内部PLL，无需外部组件
- 符合TIA/EIA - 644规范
- 56引脚TSSOP封装
