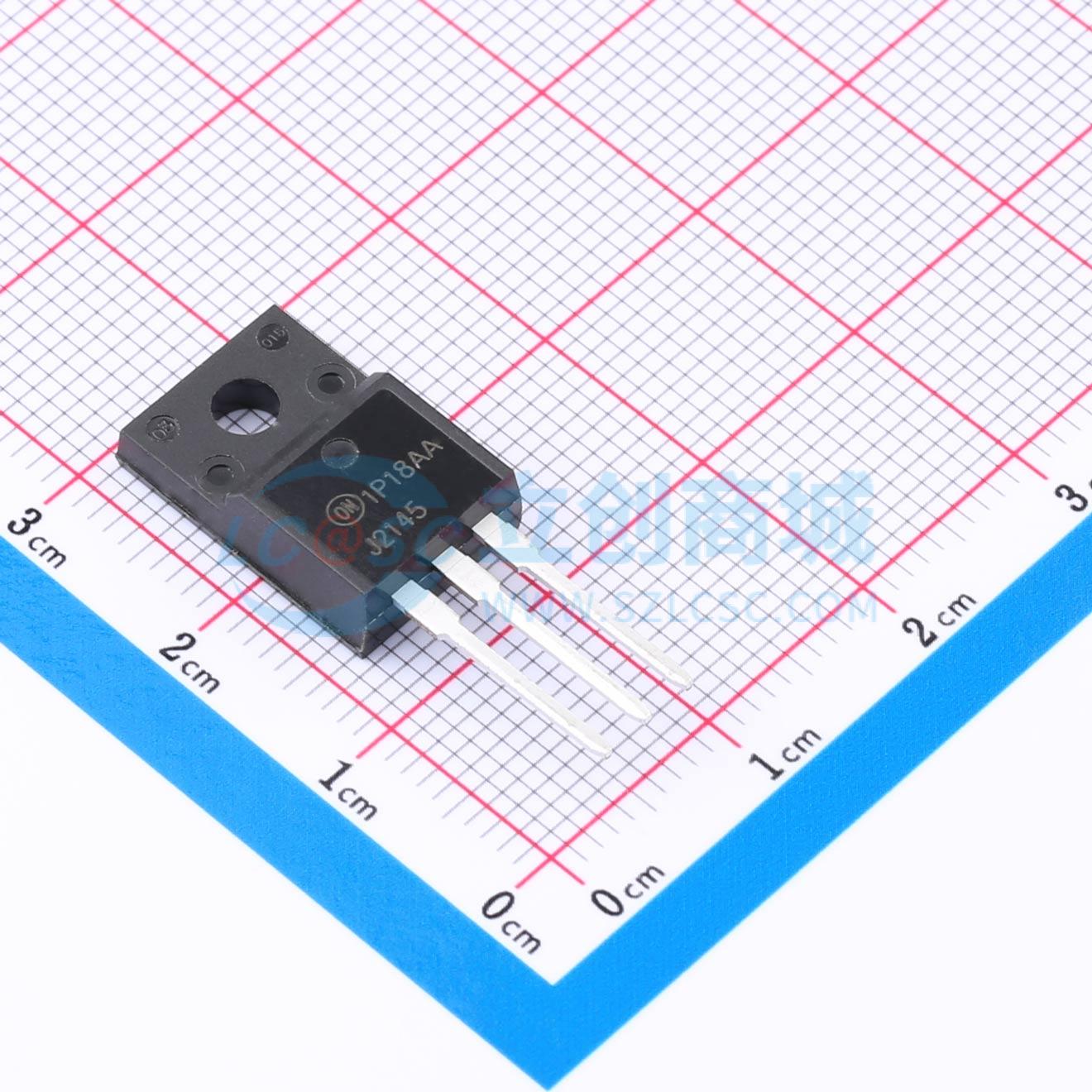

温馨提醒：图片仅供参考，商品以实物为准
FJPF2145TU
NPN 电流:5A 电压:800V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FJPF2145 是一款低成本、高性能电源开关，在电源、电机驱动器、智能电网或点火开关等应用的 ESBC 配置中使用时，可提供最佳性能。该电源开关可在高达 1100 V 和 5 A 下运行，同时提供卓越的低导通电阻和极低开关损耗。ESBC 开关可由现成电源控制器或驱动器驱动。ESBC MOSFET 是一款低电压、低成本、表面贴装器件，组合了低输入电容和快速开关。ESBC 配置进一步最大程度减小了所需驱动功率，因为它没有米勒电容。FJPF2145 具有方形逆向偏置安全运行区域 (RBSOA) 和坚固设计，因此提供了卓越可靠性和较大运行范围。该器件为雪崩额定，没有寄生晶体管，因此不容易出现静态 dv/dt 故障。该电源开关是使用专属的高电压双极工艺生产的，采用高电压 TO-220F 封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FJPF2145TU
- 商品编号
- C899209
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 800V | |
| 耗散功率(Pd) | 40W | |
| 直流电流增益(hFE) | 40@200mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 15MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 2V@1.5A,300mA | |
| 工作温度 | -55℃~+125℃ | |
| 射基极击穿电压(Vebo) | 7V |
