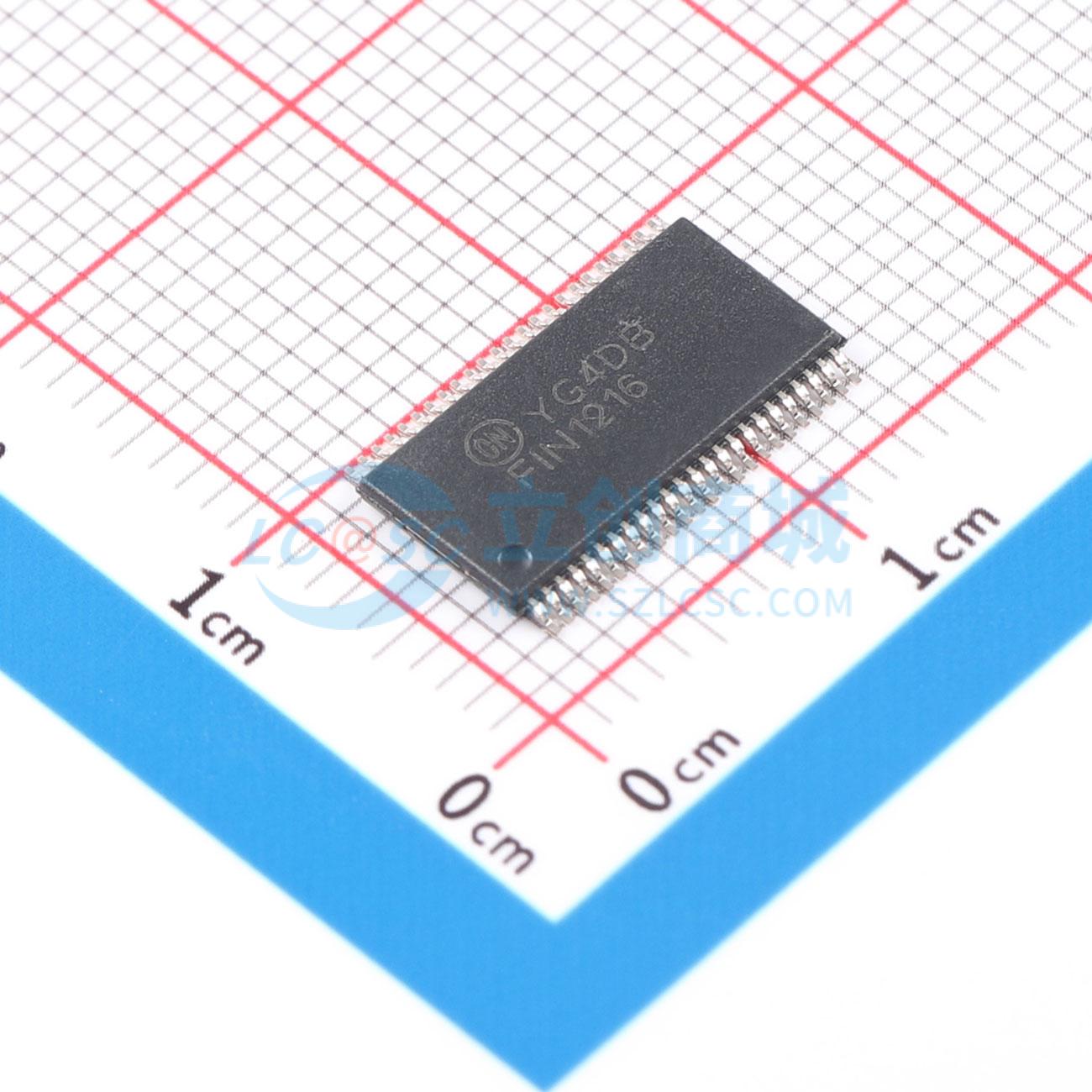

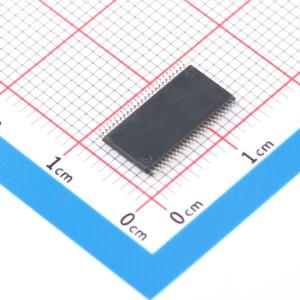

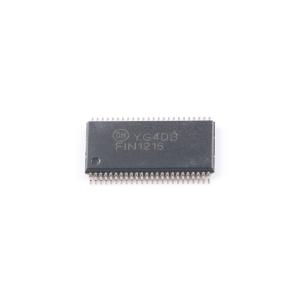

温馨提醒：图片仅供参考，商品以实物为准
FIN1216MTDX
FIN1215/FIN1216/FIN1217/FIN1218 LVDS 21位串行器/解串器
- 描述
- LVDS 21位串行器/解串器，支持20MHz至85MHz时钟频率，最高数据速率为1.785Gbps。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FIN1216MTDX
- 商品编号
- C899194
- 商品封装
- TSSOP-48-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.393克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 数据速率 | - | |
| 时钟频率(fc) | 85MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
FIN1217和FIN1215将21位宽的并行LVTTL（低电压晶体管-晶体管逻辑）数据转换为三个串行LVDS（低电压差分信号）数据流。一个锁相发射时钟通过单独的LVDS链路与数据流并行传输。在每个发射时钟周期，对21位输入LVTTL数据进行采样并传输。 FIN1216和FIN1218接收三个串行LVDS数据流，并将其转换回21位LVTTL数据。 这些芯片组解决了与宽高速TTL接口相关的电磁干扰和电缆尺寸问题。
商品特性
- 低功耗
- 支持20MHz至85MHz移位时钟
- 接收器时钟输出占空比为50%，共模范围±1V，~1.2V窄总线可减小电缆尺寸和成本
- 高吞吐量：1.785Gbps
- 每通道最高可达595Mbps
- 内置PLL，无需外部组件
- 符合TIA/EIA - 644规范
- 采用48引脚TSSOP封装
