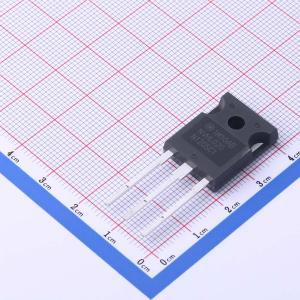

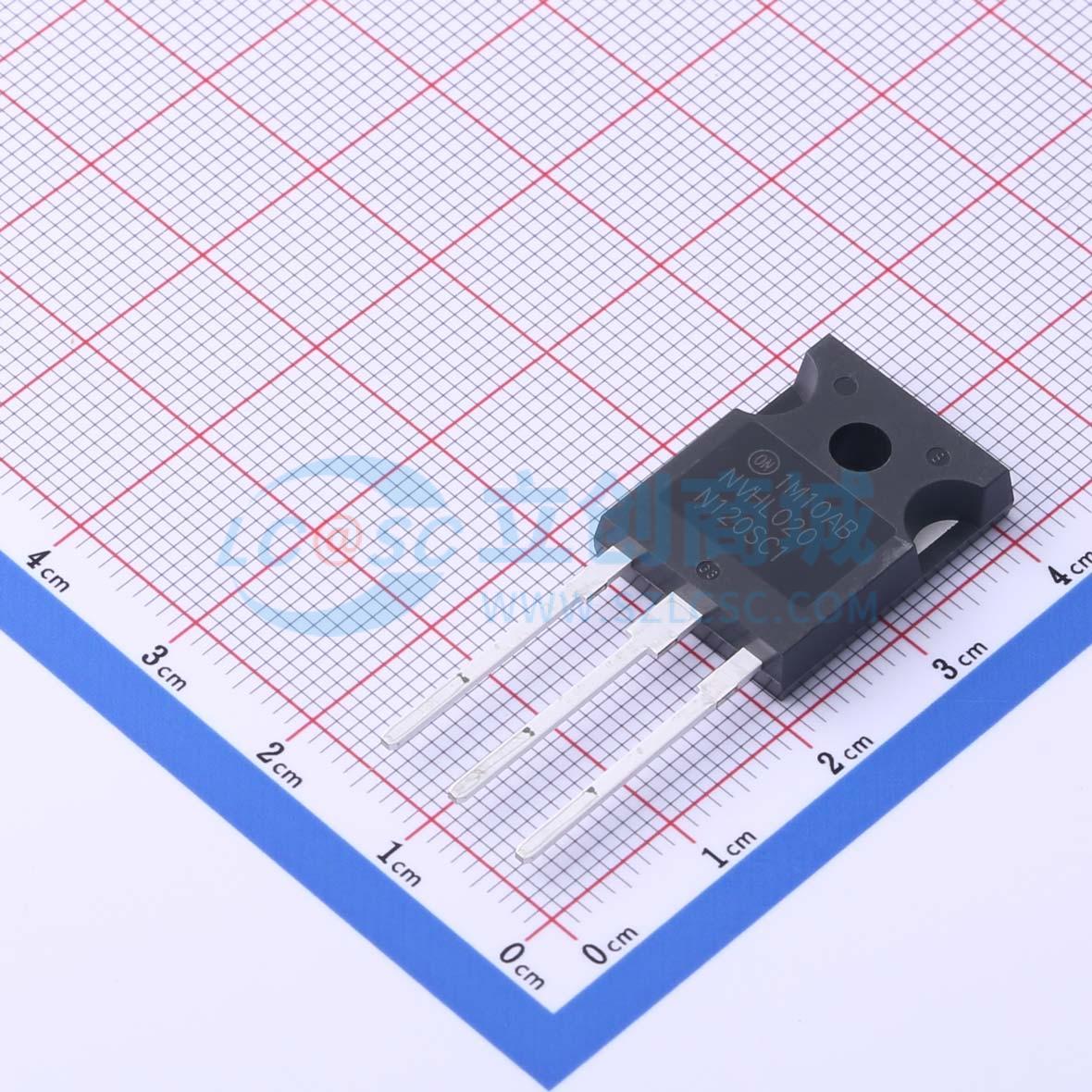

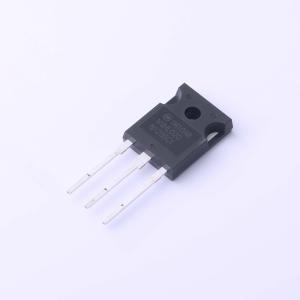

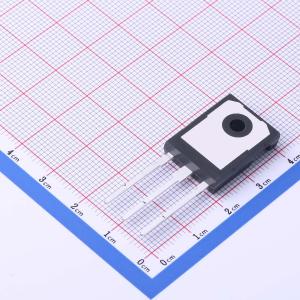

温馨提醒：图片仅供参考，商品以实物为准
NVHL020N120SC1
1个N沟道 耐压:1.2kV 电流:103A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVHL020N120SC1
- 商品编号
- C898290
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 103A | |
| 导通电阻(RDS(on)) | 20mΩ@20V,60A | |
| 耗散功率(Pd) | 535W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.7V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 2.89nF@800V | |
| 反向传输电容(Crss) | 22pF@800V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 典型 RDS(on) = 80 mΩ
- 超低栅极电荷（典型 QG(tot) = 56 nC）
- 低有效输出电容（典型 Coss = 80 pF）
- 100% 进行 UIL 测试
- 该器件无卤化物，符合 RoHS 指令（豁免条款 7a），二级互连采用无铅 2LI 工艺
应用领域
- 不间断电源(UPS)-DC-DC 转换器-升压逆变器
