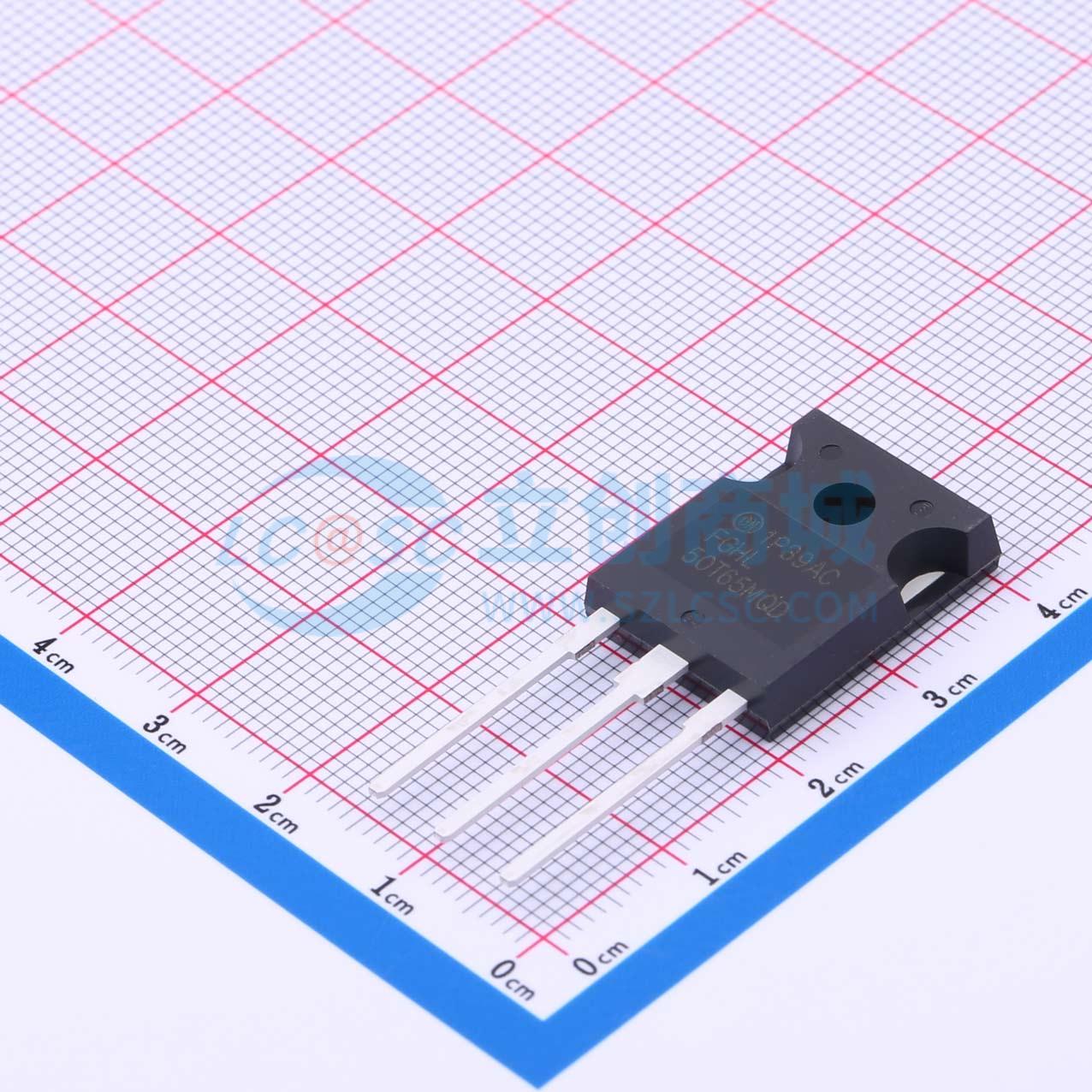

温馨提醒：图片仅供参考，商品以实物为准
FGHL50T65MQD
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：最大结温:TJ = 175°C。正温度系数,便于并联操作。高电流能力。低饱和电压:VCE(sat) = 1.45V(典型值) @ IC = 50A。100%的部件经过ILM测试。平滑且优化的开关性能。应用：太阳能逆变器。UPS
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGHL50T65MQD
- 商品编号
- C898202
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 6.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 268W | |
| 输出电容(Coes) | 85pF | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 1.8V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 3V@50mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 94nC@15V | |
| 输入电容(Cies) | 3.226nF | |
| 开启延迟时间(Td(on)) | 21ns | |
| 关断延迟时间(Td(off)) | 120ns | |
| 导通损耗(Eon) | 410uJ | |
| 关断损耗(Eoff) | 310uJ | |
| 反向恢复时间(Trr) | 32ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 10pF |
