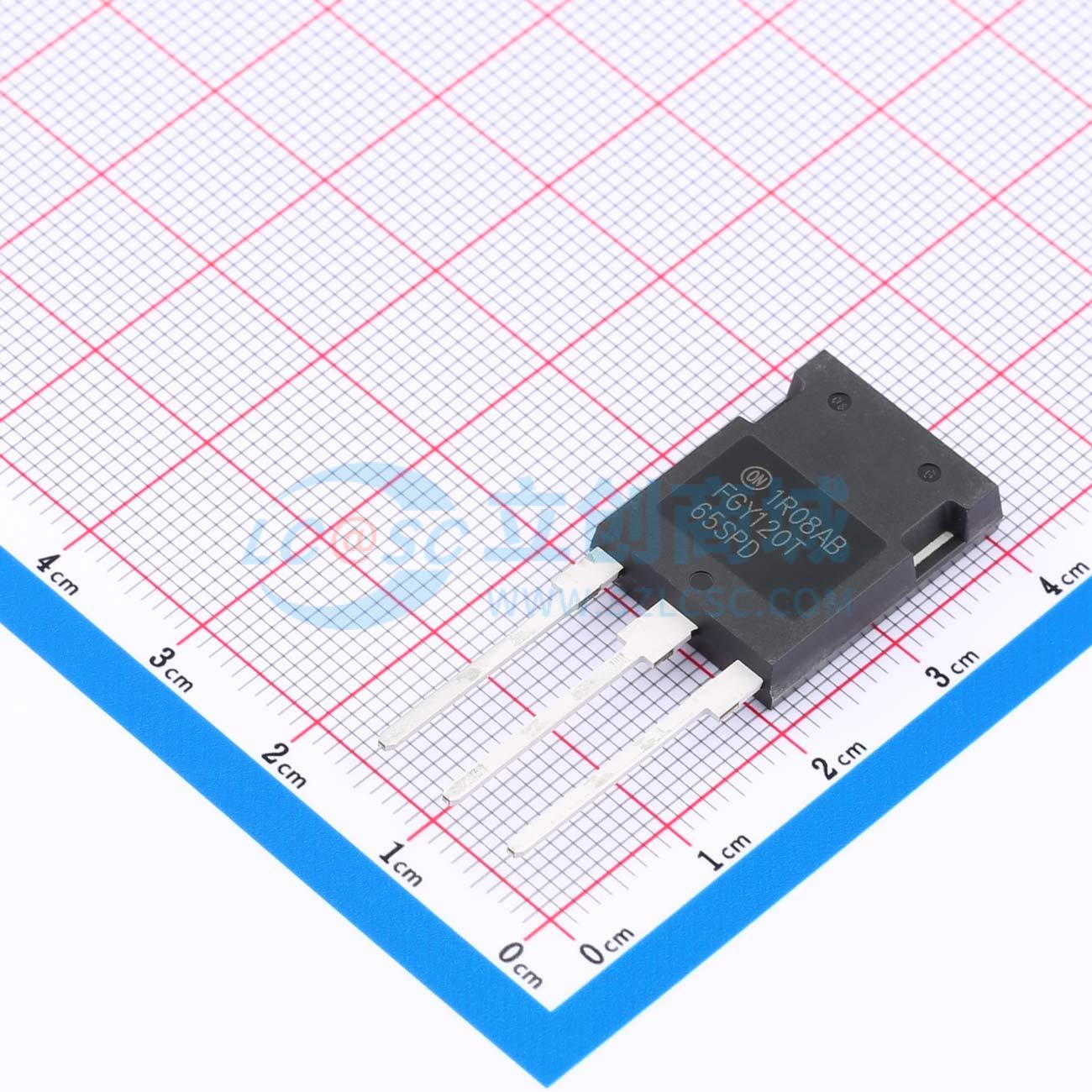

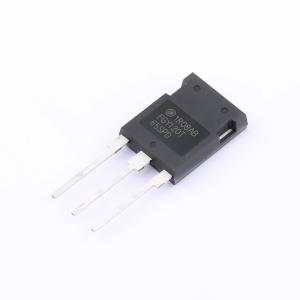

温馨提醒：图片仅供参考，商品以实物为准
FGY120T65SPD-F085
650V 240A
- 描述
- 特性：极低饱和电压：VCE(sat) = 1.5 V（典型值），IC = 120 A。 最高结温：TJ = 175℃。 正温度系数。 紧密的参数分布。 高输入阻抗。 100%的部件经过动态测试。应用：混合动力/电动汽车牵引逆变器。 辅助直流/交流转换器
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGY120T65SPD-F085
- 商品编号
- C898204
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 240A | |
| 耗散功率(Pd) | 882W | |
| 输出电容(Coes) | 440pF | |
| 集射极饱和电压(VCE(sat)) | 1.85V@120A,15V | |
| 栅极阈值电压(Vge(th)) | 4.2V@120mA | |
| 栅极电荷量(Qg) | 162nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.81nF | |
| 开启延迟时间(Td(on)) | 53ns | |
| 关断延迟时间(Td(off)) | 102ns | |
| 导通损耗(Eon) | 6.8mJ | |
| 关断损耗(Eoff) | 3.5mJ | |
| 反向恢复时间(Trr) | 123ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 50pF |
商品特性
- 非常低的饱和电压：VCE(sat) = 1.5 V（典型值） @ IC = 120 A
- 最高结温：TJ = 175℃
- 正温度系数
- 紧密的参数分布
- 高输入阻抗
- 100%的部件经过动态测试
- 短路耐用性 > 6 s @ 25℃
- 与软、快速恢复超快二极管共封装
- 通过AEC - Q101认证且具备PPAP能力
- 这是无铅器件
应用领域
- 混合动力汽车/电动汽车的牵引逆变器
- 辅助直流/交流转换器
- 电机驱动器
- 其他需要高功率开关的动力系统应用
