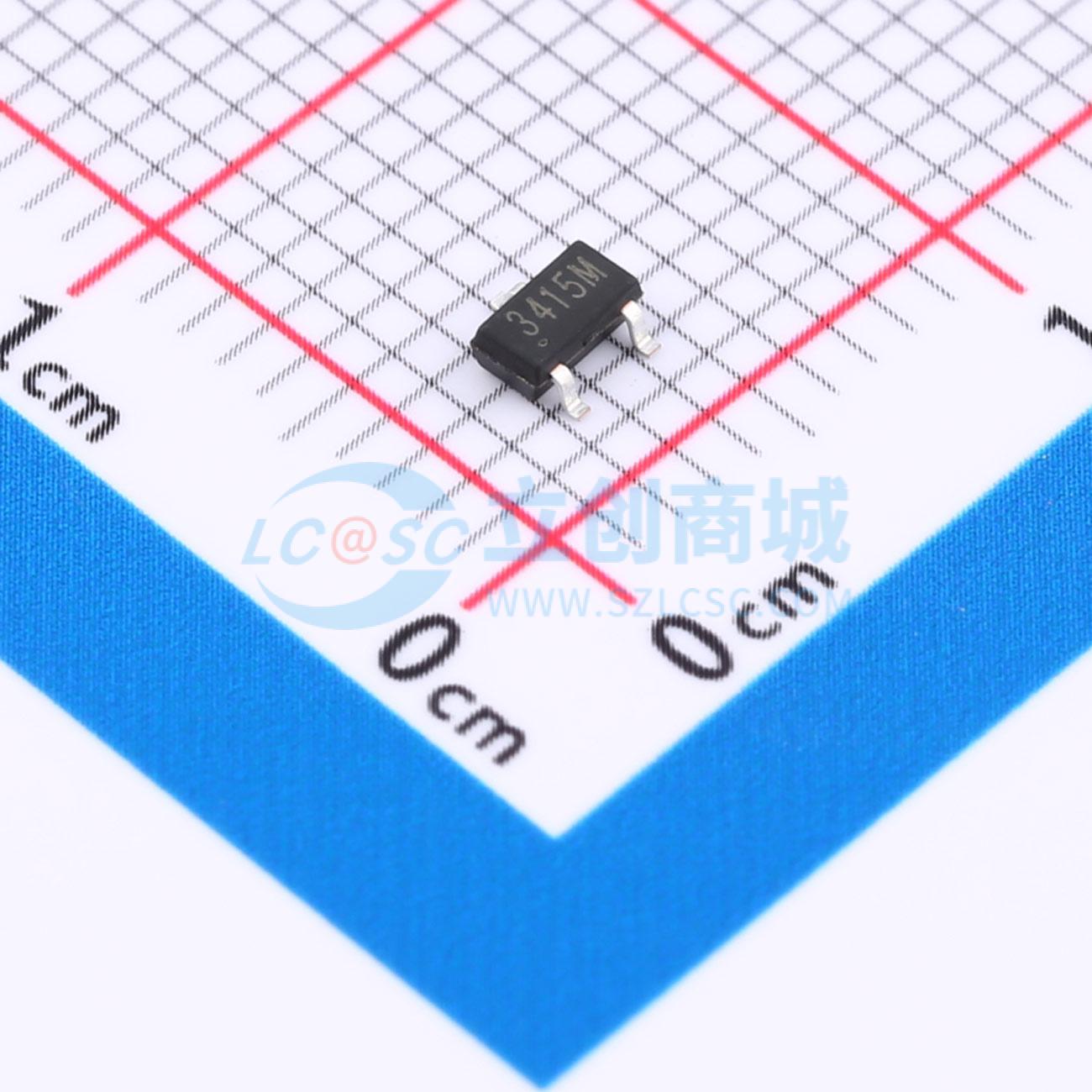

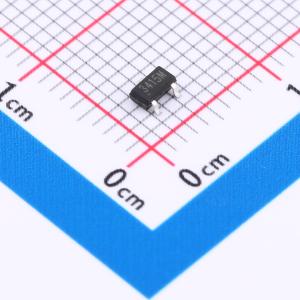

温馨提醒：图片仅供参考，商品以实物为准
CMN3415M
1个P沟道 耐压:20V 电流:4.7A
- 描述
- CMN3415M采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷，并且能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMN3415M
- 商品编号
- C6939731
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.7A | |
| 导通电阻(RDS(on)) | 31mΩ@4.5V；42mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@4.5V | |
| 输入电容(Ciss) | 1nF | |
| 反向传输电容(Crss) | 125pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 150pF |
商品概述
这些微型表面贴装MOSFET采用高单元密度工艺。低导通电阻RDS(on)可确保最小的功率损耗并节约能源，使该器件非常适合用于电源管理电路。典型应用包括电源开关，以及计算机、打印机、PCMCIA卡、移动电话和无绳电话等便携式和电池供电产品的电源管理。
商品特性
- 在VGS = -4.5V时,RDS(ON) < 38mΩ
- 在VGS = -2.5V时,RDS(ON) < 60mΩ
- 驱动要求简单
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
- 功率放大器开关
