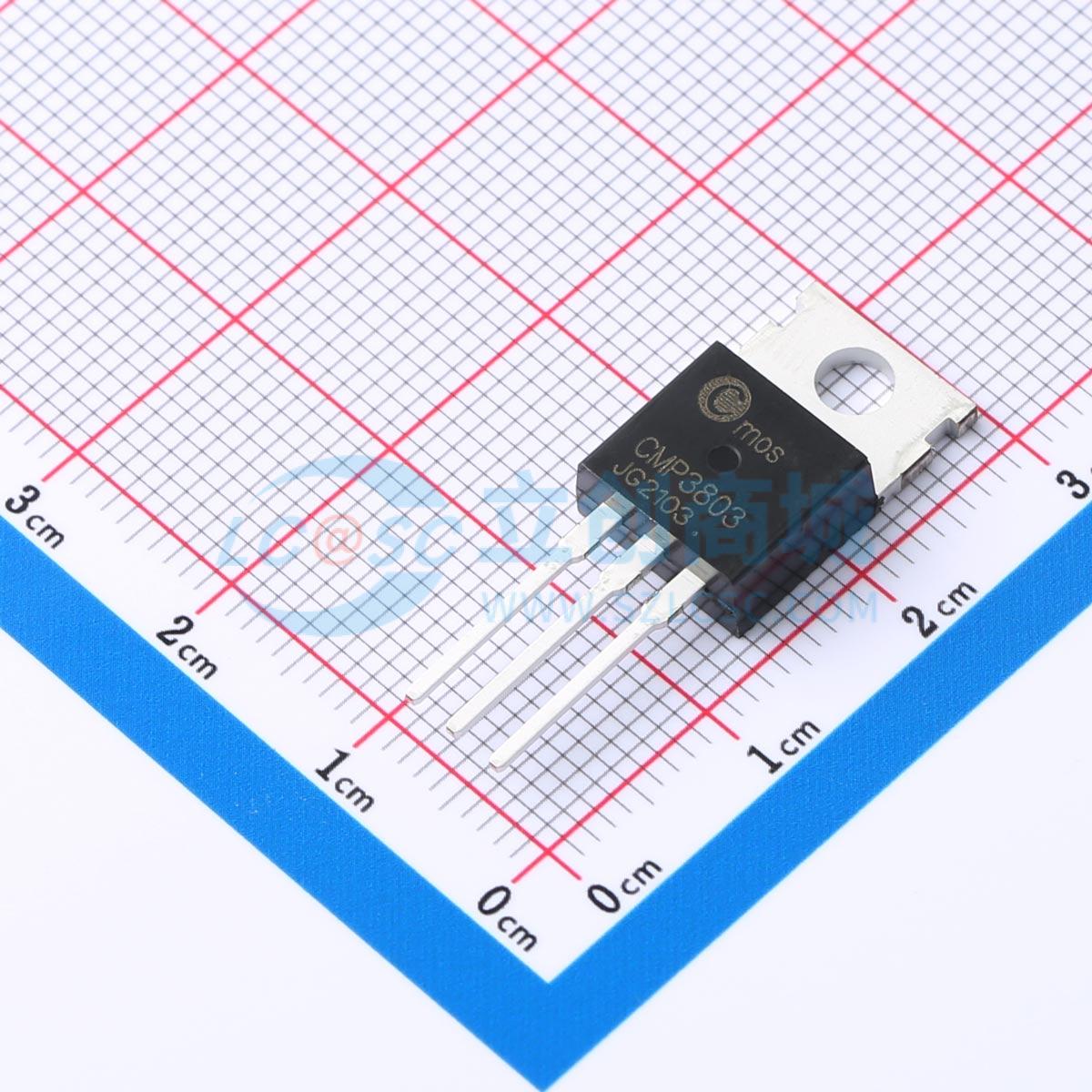

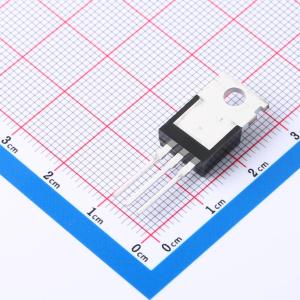

温馨提醒：图片仅供参考，商品以实物为准
CMP3803
1个N沟道 耐压:30V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3803 是高性能沟槽 N 沟道 MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMP3803
- 商品编号
- C6939736
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.8645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2.4mΩ@10V | |
| 耗散功率(Pd) | 240W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@100A | |
| 输入电容(Ciss) | 6.2nF | |
| 反向传输电容(Crss) | 580pF | |
| 工作温度 | -65℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 680pF |
商品概述
CMH18N65采用先进的高压MOSFET工艺制造，旨在为常见的AC-DC应用提供高性能和高可靠性。该器件具有低导通电阻RDS(on)、低输入电容Ciss和低反向传输电容Crss，并具备有保证的雪崩能力，可快速应用于新的和现有的离线电源设计中。
商品特性
- 快速开关
- 100%雪崩测试
- 符合RoHS标准
- 650V、典型值0.46Ω、18A的N沟道MOSFET
应用领域
- 开关应用
