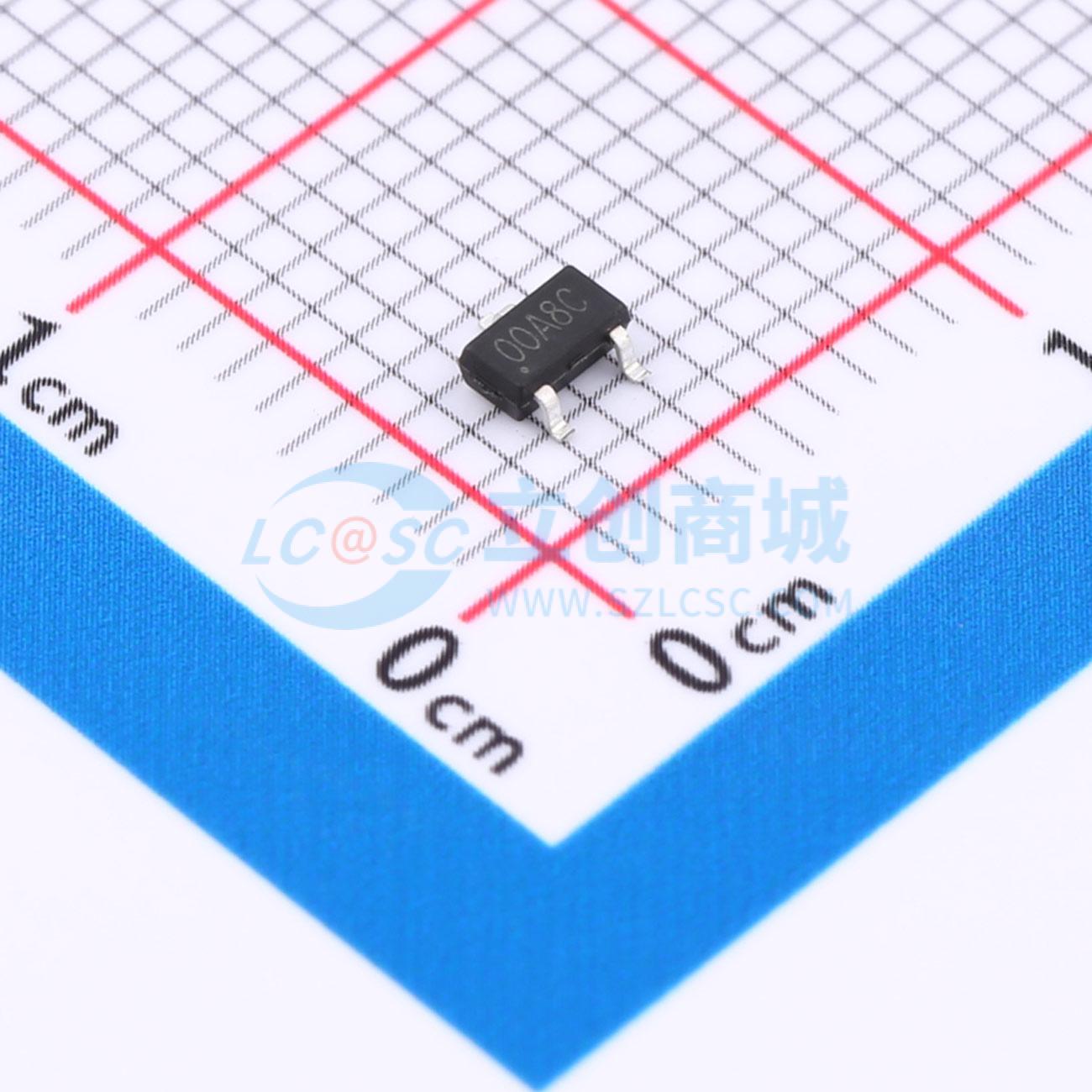

温馨提醒：图片仅供参考，商品以实物为准
CMN2310M
1个N沟道 耐压:20V 电流:4A
- 描述
- 这些微型表面贴装MOSFET采用高单元密度工艺。低导通电阻RDS(on)可确保功率损耗降至最低并节约能源，使该器件非常适合用于电源管理电路。典型应用包括DC-DC转换器，以及计算机、打印机、PCMCIA卡、移动电话和无绳电话等便携式和电池供电产品的电源管理
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMN2310M
- 商品编号
- C6939726
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.0325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 40mΩ | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 550mV | |
| 栅极电荷量(Qg) | 16nC@4.5V | |
| 输入电容(Ciss) | 650pF | |
| 反向传输电容(Crss) | 115pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这些微型表面贴装MOSFET采用高单元密度工艺。低导通电阻RDS(on)可确保功率损耗最小并节约能源,使该器件非常适合用于电源管理电路。典型应用包括DC-DC转换器,以及便携式和电池供电产品(如计算机、打印机、PCMCIA卡、移动电话和无绳电话)的电源管理。
商品特性
- 在VGS = 4.5V时,RDS(ON) < 40mΩ
- 在VGS = 2.5V时,RDS(ON) < 60mΩ
- SOT-23-3L封装
应用领域
-DC-DC转换器-笔记本电脑电源管理-便携式设备和电池供电系统
