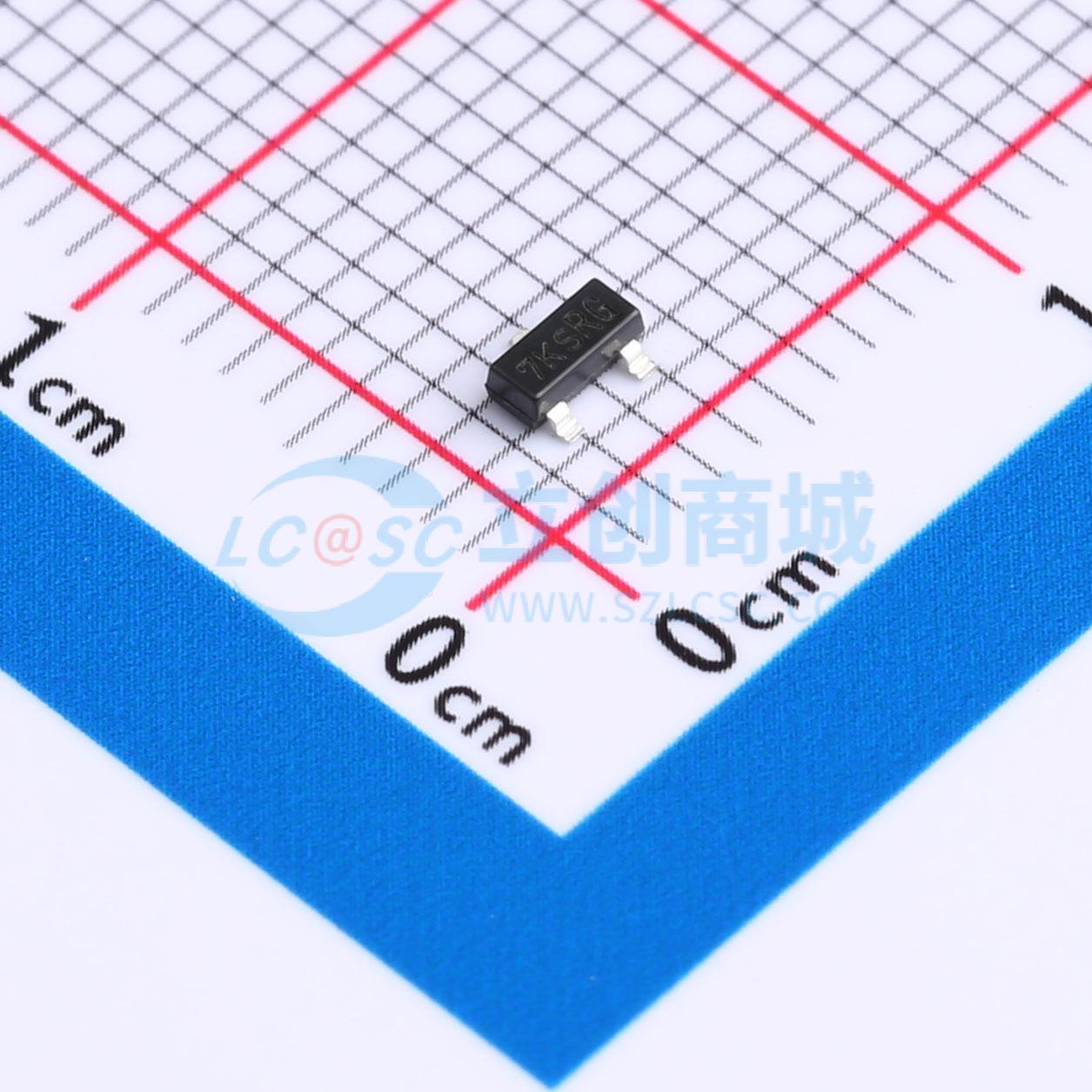

温馨提醒：图片仅供参考，商品以实物为准
2N7002K-T1-E3
1个N沟道 耐压:60V 电流:0.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低导通电阻：2Ω。低阈值：2V (典型值)。低输入电容：25 pF。快速开关速度：25 ns。低输入和输出泄漏。TrenchFET功率MOSFET。应用：直接逻辑电平接口：TTL/CMOS。驱动器：继电器、螺线管、灯、锤、显示器、存储器、晶体管等
- 品牌名称
- VISHAY(威世)
- 商品型号
- 2N7002K-T1-E3
- 商品编号
- C727276
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 2Ω@10V | |
| 耗散功率(Pd) | 140mW | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 400pC@4.5V | |
| 输入电容(Ciss) | 30pF | |
| 反向传输电容(Crss) | 2.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 6pF |
商品特性
- 低导通电阻:2 Ω
- 低阈值:2 V(典型值)
- 低输入电容:25 pF
- 快速开关速度:25 ns
- 低输入和输出泄漏电流
- TrenchFET功率MOSFET
- 2000 V静电放电保护
- 符合RoHS标准
- 无卤
应用领域
- 直接逻辑电平接口:TTL/CMOS
- 驱动器:继电器、螺线管、灯、锤、显示器、存储器、晶体管等
- 电池供电系统
- 固态继电器
