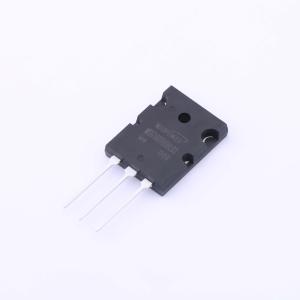

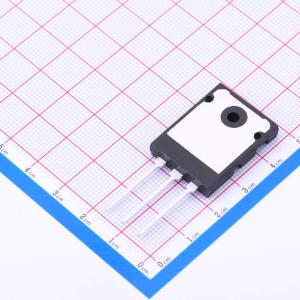

温馨提醒：图片仅供参考，商品以实物为准
MSG100T65HLB3
650V 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低饱和电压：VCE(sat) = 1.65V @ IC = 100A。 最高结温：TJ = 175℃。 正温度系数。 紧密的参数分布。 高输入阻抗。应用：混合动力汽车/电动汽车牵引逆变器。 辅助直流/交流转换器
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG100T65HLB3
- 商品编号
- C5353633
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 11.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 750W | |
| 输出电容(Coes) | 430pF | |
| 集射极饱和电压(VCE(sat)) | 1.65V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@0.6mA | |
| 栅极电荷量(Qg) | 157nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.012nF | |
| 开启延迟时间(Td(on)) | 84ns | |
| 关断延迟时间(Td(off)) | 216ns | |
| 导通损耗(Eon) | 5.4mJ | |
| 关断损耗(Eoff) | 3.8mJ | |
| 反向恢复时间(Trr) | 62ns | |
| 反向传输电容(Cres) | 100pF |
