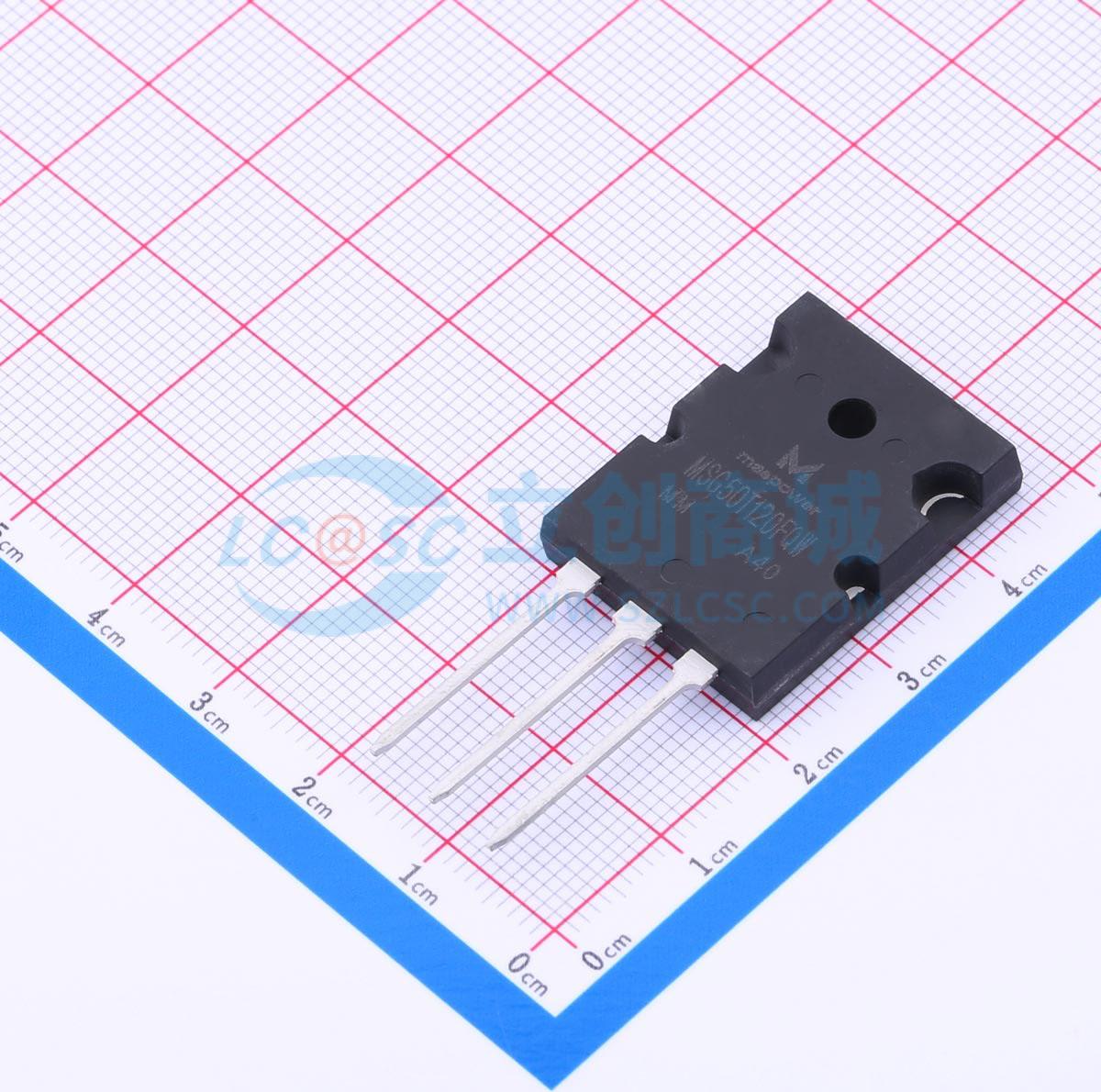

温馨提醒：图片仅供参考，商品以实物为准
MSG50T120FQW
1.2kV 100A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用场截止技术的高效沟槽。 最高结温TJmax = 175℃。 软快速反向恢复二极管。 针对高速开关进行优化。 具备10μs短路承受能力。应用：太阳能逆变器。 不间断电源（UPS）
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG50T120FQW
- 商品编号
- C5353637
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 11.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 535W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 100A | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 311nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.383nF@20V | |
| 开启延迟时间(Td(on)) | 118ns | |
| 关断延迟时间(Td(off)) | 282ns | |
| 导通损耗(Eon) | 4.4mJ | |
| 关断损耗(Eoff) | 1.4mJ | |
| 反向恢复时间(Trr) | 256ns | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 采用场截止技术的极高效沟槽结构
- 最高结温TJmax = 175°C
- 软快速反向恢复二极管
- 针对高速开关进行优化
- 具备10μs短路能力
应用领域
- 太阳能逆变器
- 不间断电源
