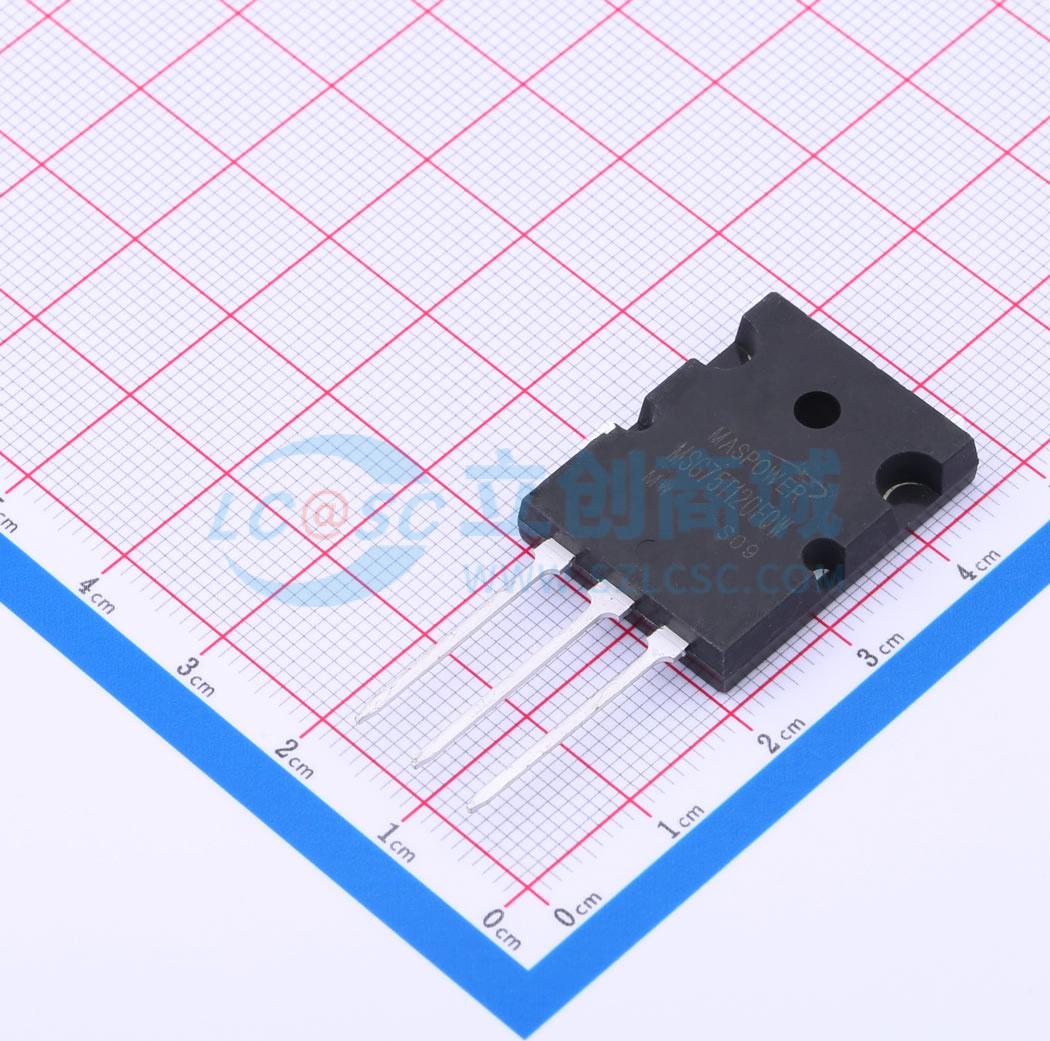

温馨提醒：图片仅供参考，商品以实物为准
MSG75T120FQW
1.2kV 75A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VCE(sat)(typ.) = 1.85V @ VGE = 15V, IC = 75A。 高速开关。 更高的系统效率。 软电流关断波形。应用：UPS。 交流和直流电机控制
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG75T120FQW
- 商品编号
- C5353638
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 11.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 625W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 75A | |
| 集电极脉冲电流(Icm) | 230A | |
| 集电极截止电流(Ices) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 2.5V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 270nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.348nF | |
| 输出电容(Coes) | 312pF | |
| 反向传输电容(Cres) | 38pF | |
| 开启延迟时间(Td(on)) | 205ns | |
| 关断延迟时间(Td(off)) | 130ns | |
| 导通损耗(Eon) | 19.1mJ | |
| 关断损耗(Eoff) | 6mJ | |
| 反向恢复时间(Trr) | 530ns | |
| 工作温度 | -55℃~+150℃ |
