温馨提醒：图片仅供参考，商品以实物为准

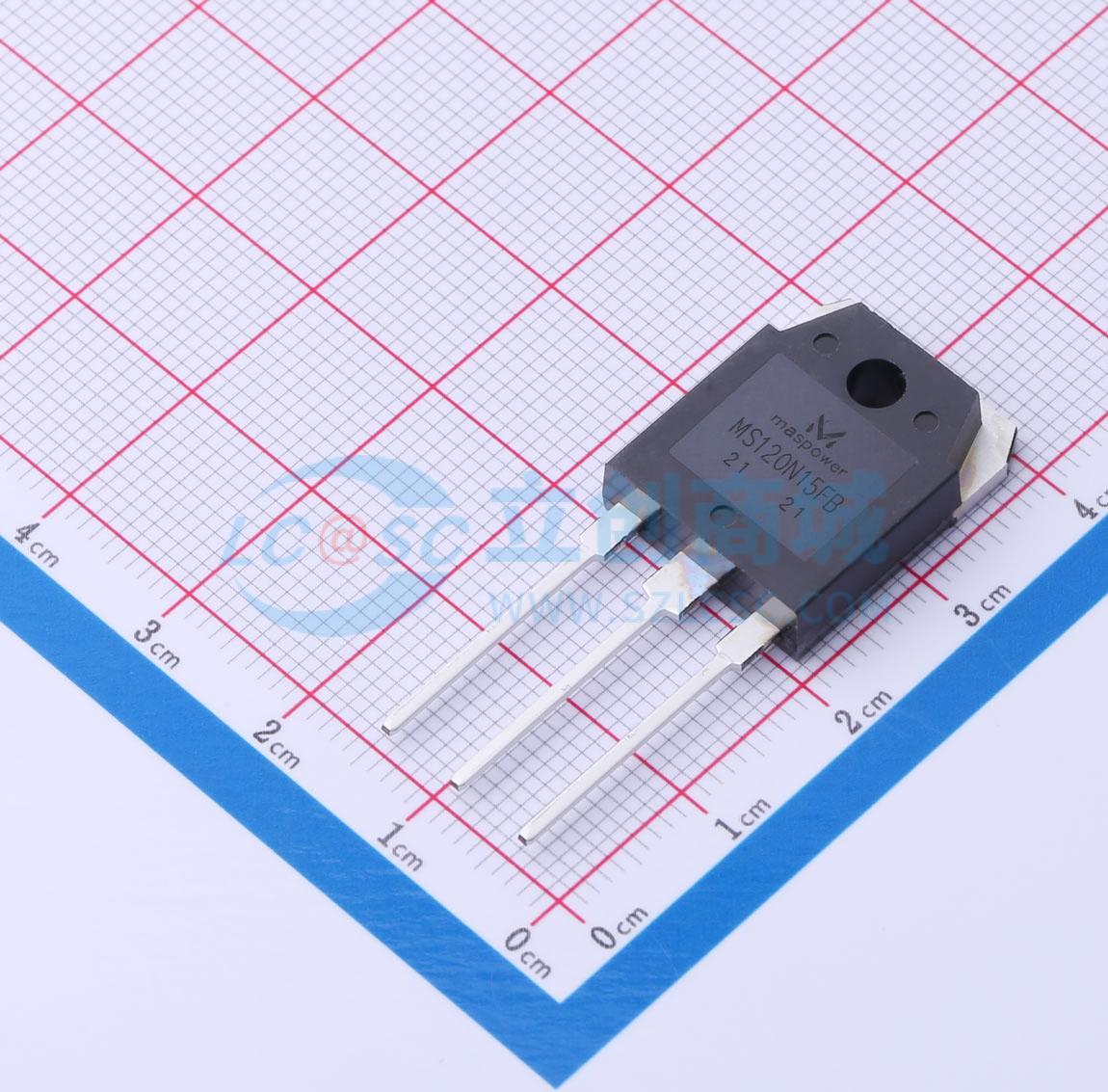

MS120N15FB
1个N沟道 耐压:150V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压大电流MOSFET
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MS120N15FB
- 商品编号
- C5353693
- 商品封装
- TO-3PB
- 包装方式
- 管装
- 商品毛重
- 7.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 5.8mΩ@10V | |
| 耗散功率(Pd) | 312W | |
| 阈值电压(Vgs(th)) | 3.9V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 89nC@10V | |
| 输入电容(Ciss) | 6.18nF | |
| 反向传输电容(Crss) | 96pF | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 配置 | - | |
| 输出电容(Coss) | 2.13nF |
商品特性
- 漏源电压（VDS） = 200 V，漏极电流（ID） = 33 A
- 低反向传输电容（Crss）
- 低栅极电荷
- 改善的电压变化率（dv/dt）能力
- 符合RoHS标准的产品
应用领域
- 高效开关模式电源
- 基于半桥的电子镇流器
- 不间断电源（UPS）
