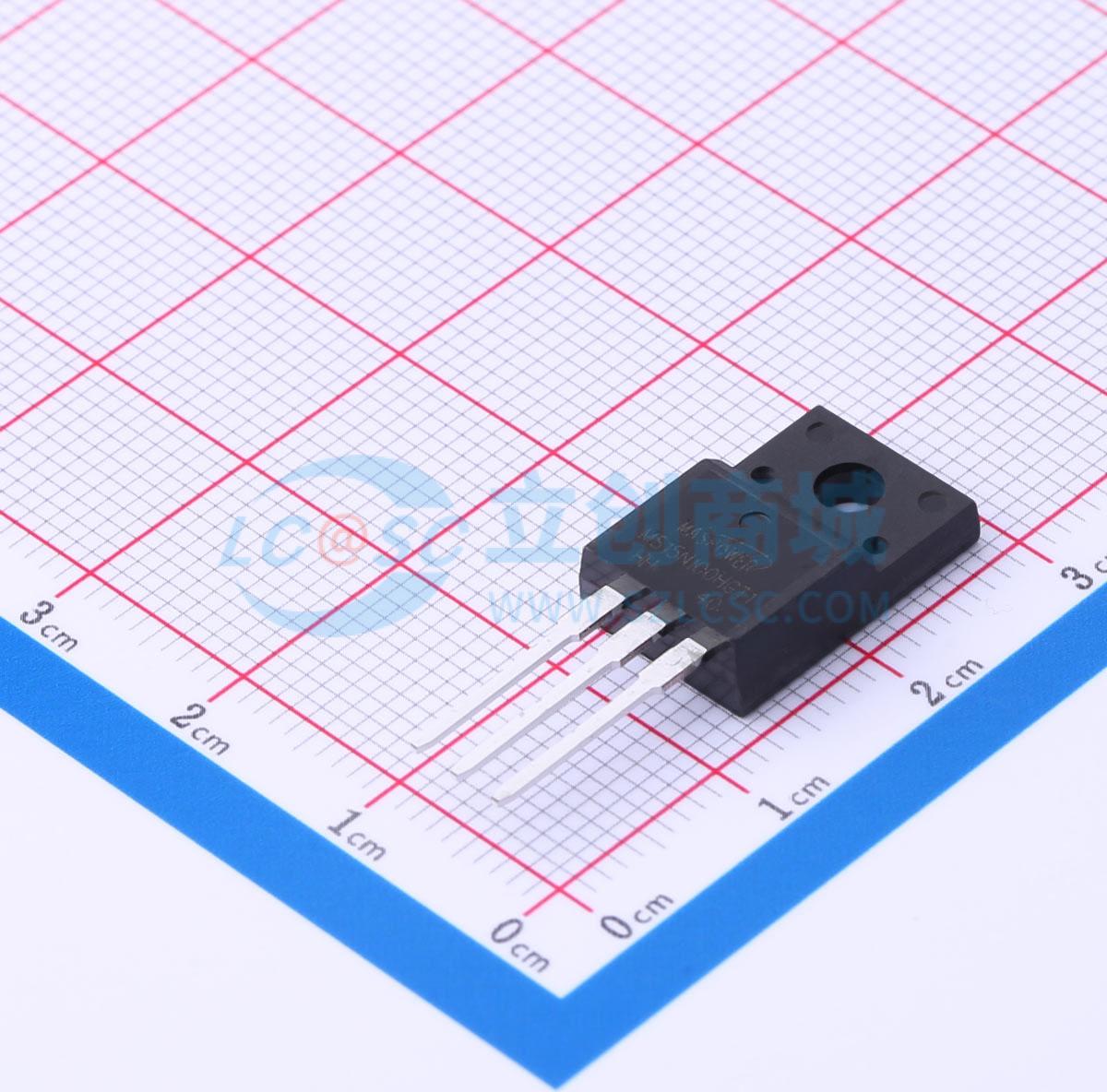

温馨提醒：图片仅供参考，商品以实物为准
MS15N100HGT1
1个N沟道 耐压:1kV 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压MOSFET
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MS15N100HGT1
- 商品编号
- C5353715
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1kV | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 900mΩ@10V | |
| 耗散功率(Pd) | 67.9W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V@250uA | |
| 栅极电荷量(Qg) | 44nC@10V | |
| 输入电容(Ciss) | 1.846nF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 191pF |
商品特性
- 漏源电压（V） = 650 V
- 漏极电流 = 7 A
- 导通电阻 ≤ 1.4Ω（栅源电压 = 10V）
