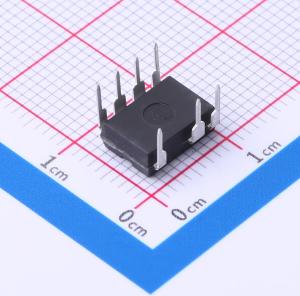

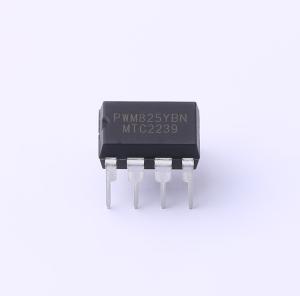

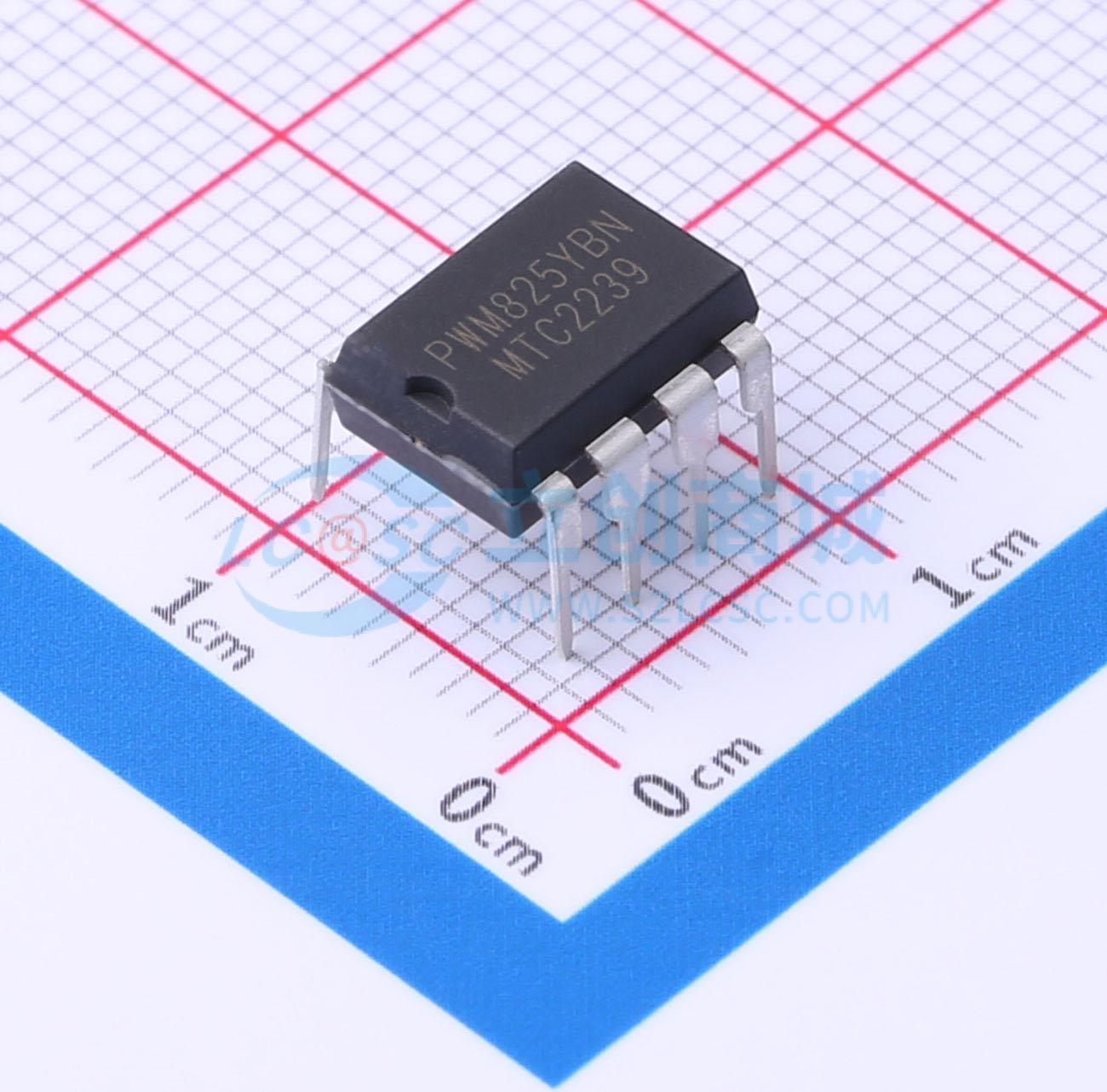

PWM825Y
700V 25W
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PWM825Y是一款高性能、多模式且采用断续模式(DCM)工作的原边控制器。芯片内高精度的恒流、恒压控制机制结合完备的保护功能，使其适用于小功率离线式电源应用中。
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- PWM825Y
- 商品编号
- C5353722
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | - | |
| 工作电压 | 11V~27V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 精度 | ±4% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | - | |
| 静态电流(Iq) | 700uA | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 动态负载稳定增强 |
商品概述
PWM825Y是一款高性能、多模式且采用断续模式(DCM)工作的原边控制器。芯片内高精度的恒流、恒压控制机制结合完备的保护功能，使其适用于小功率离线式电源应用中。
商品特性
- 集成700V MOSFET
- 支持反激和降压型拓扑应用：反激原边控制(SEL管脚悬空)；准谐振降压控制(SEL = GND)
- ±4%恒流、恒压精度
- 待机功耗<70mW
- 多模式原边控制方式
- 工作时无异音
- 优化的动态响应
- 可调式线损补偿
- 集成线电压的负载电压的恒流补偿
- 输出功率：25W
- 集成完善的保护功能：短路保护(SLP)；过温保护(OTP)；逐周期限流保护(OCP)；前沿消隐(LEB)；管脚悬空保护；VDD过欠压保护和钳位保护
应用领域
- 焊机电源
- 交流适配器与高频开关电源
