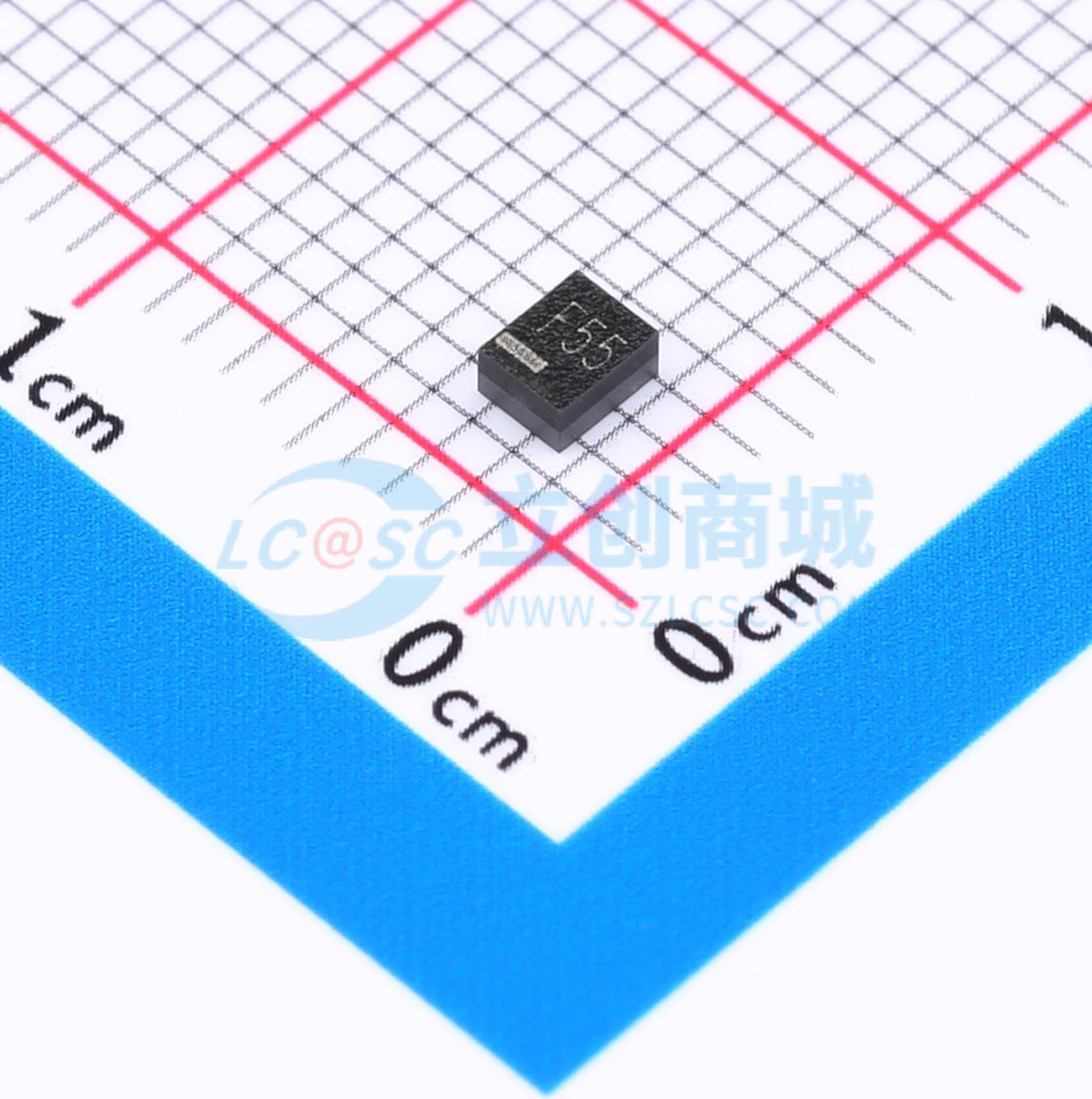

UDM92303
陶瓷基板可调升压模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UDM92303是一种适用于空间受限或噪声敏感的低功率升压型DC-DC模块。该器件采用电感器嵌入式铁氧体基板,可降低辐射EMI噪声和传导噪声；在实现极小体积的同时提供贴装高可靠性。该模块具有宽输入电压范围（0.7V~5.5V）和可调输出电压（1.8V~5.5V）,最大负载电流可达300mA。器件能在PFM模式和PWM模式之间平滑切换,保证低功耗和低纹波。此外,还具有内部软启动、过流保护、过温保护等功能。
- 品牌名称
- FH(风华)
- 商品型号
- UDM92303
- 商品编号
- C5353747
- 商品封装
- LGA-6
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 700mV~5.5V | |
| 输出电压 | 1.8V~5.5V | |
| 输出电流 | 300mA | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 4.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
UDM92303是一种适用于空间受限或噪声敏感的低功率升压型DC-DC模块。该器件采用电感器嵌入式铁氧体基板，可降低辐射EMI噪声和传导噪声；采用塑料一体化塑封，在实现极小体积的同时（(2.5mm×2.0mm×1.35mm/1.10mm)），提供贴装高可靠性。 外部电路通过添加输入/输出电容器，即可使用。噪音低、易使用，性能可靠。器件能根据负载电流大小情况，在PFM模式和PWM模式之间进行平滑的模式转换。在轻负载下，自动切换到PFM模式，保证低功耗；在负载较重的情况下，自动切换为PWM模式，保证低纹波。该器件即使在PFM模式下也能提供良好的输出电压精度。它在整个负载电流范围内保持±2%的输出电压精度。 Vin > Vout时，开关占空比100%，进入直通模式。
商品特性
- 陶瓷电源模块，节省一颗电感和一颗电容
- 2.5mm×2.0mm×1.35mm/1.10mm 6 pin LGA封装尺寸
- 效率最高可达93%
- 屏蔽型结构，低EMI噪声
- 宽输入电压：0.7V~5.5V
- 可调输出电压：1.8V~5.5V
- 最大负载电流：Iout≥30mA（Vin≥0.7V，Vout = 5V）Iout≥300mA（Vin≥2.7V，Vout = 5V）
- PFM / PWM自动模式切换功能
- 轻载时采用低纹波电压的PFM模式
- 满负载电流范围内，实现±2%的电压精度
- 内部软启动、过流保护、过温保护
应用领域
- 无线话筒干电池供电便携设备结构紧凑、小型化应用场景
