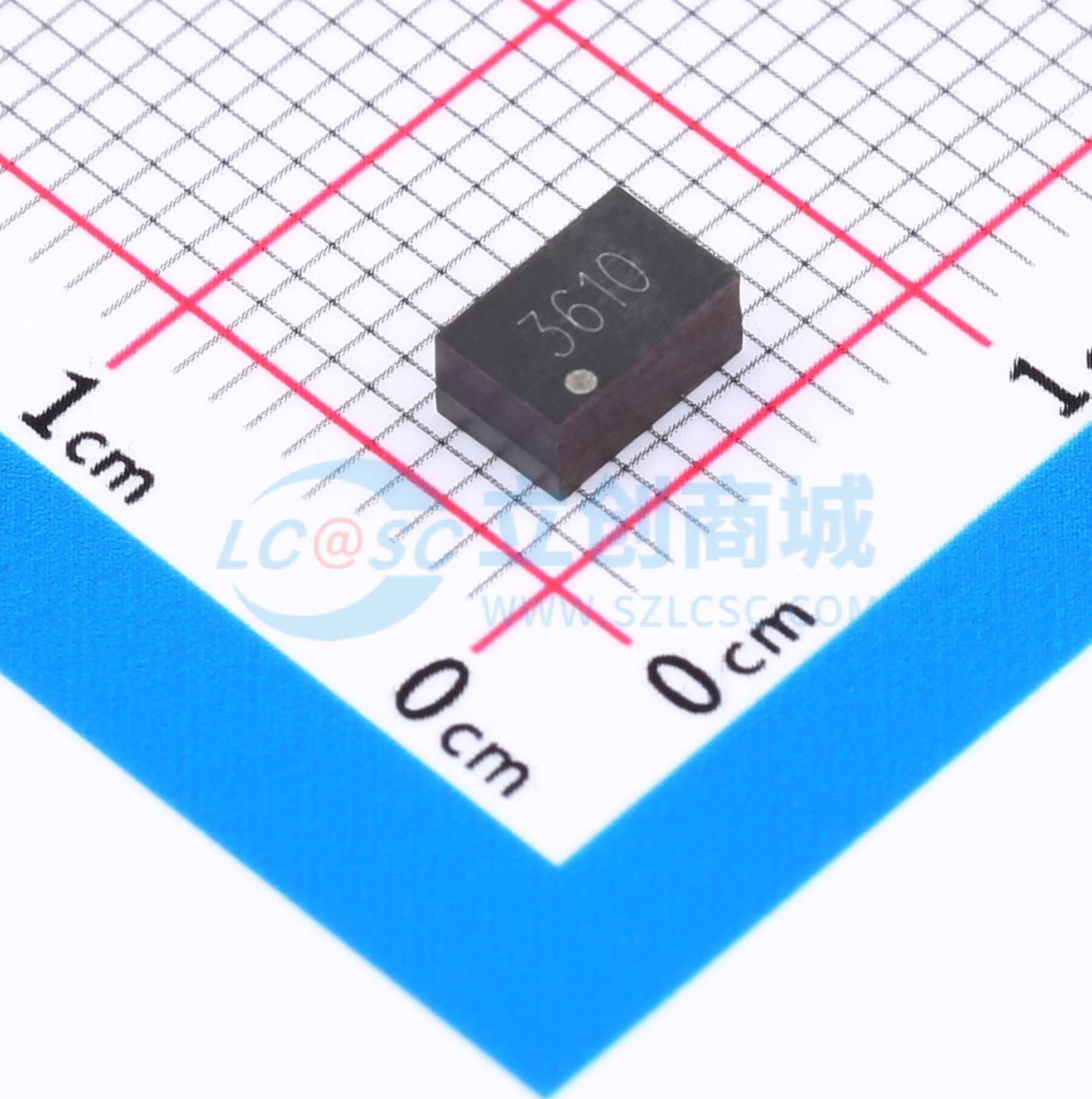

温馨提醒：图片仅供参考，商品以实物为准

UDM3610

带同步整流控制的DC/DC降压电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UDM3610是一款带同步整流控制的DC/DC降压电源模块,其内置了电感、功率MOSFET和滤波电容,提供了完整的电源解决方案,外围仅需很少的阻容器件。具有宽输入电压范围（4.5V-18V）、1.2A输出电流、输出电压可调（0.6V-5.5V）、1MHz开关频率、高效率（最高可达95%）等特点。具备过流保护、过压保护、欠压保护和过温保护等功能。
品牌名称: FH(风华)
商品型号: UDM3610
商品编号: C5353749
商品封装: LGA-20
包装方式: 编带
商品毛重: 0.15克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

UDM3610是一款带同步整流控制的DC/DC降压电源模块，其内置了电感、功率MOSFET和滤波电容。提供了完整的电源解决方案，外围仅需很少的阻容器件，即可实现4.5~18V宽输入电压、1.2A额定输出电流，输出电压可调，并具有出色的负载调整率和线性调整率。具有完善的保护功能，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）等。最大限度地减少了外部元器件的使用，采用LGA - 20（5mm×3.2mm×2.2mm）封装。

商品特性

1.2A输出电流宽输入电压范围：4.5V - 18V
输出电压：0.6V - 5.5V
开关频率：1MHz效率高达95%
软启动体积小，表面贴装方式封装：LGA (5mm×3.2mm×2.2mm)

应用领域

工业控制
医学影像设备
电信和网络应用
替代线性稳压器（LDO）
小型化应用场合

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~5.5V
	输出电流	1.2A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
