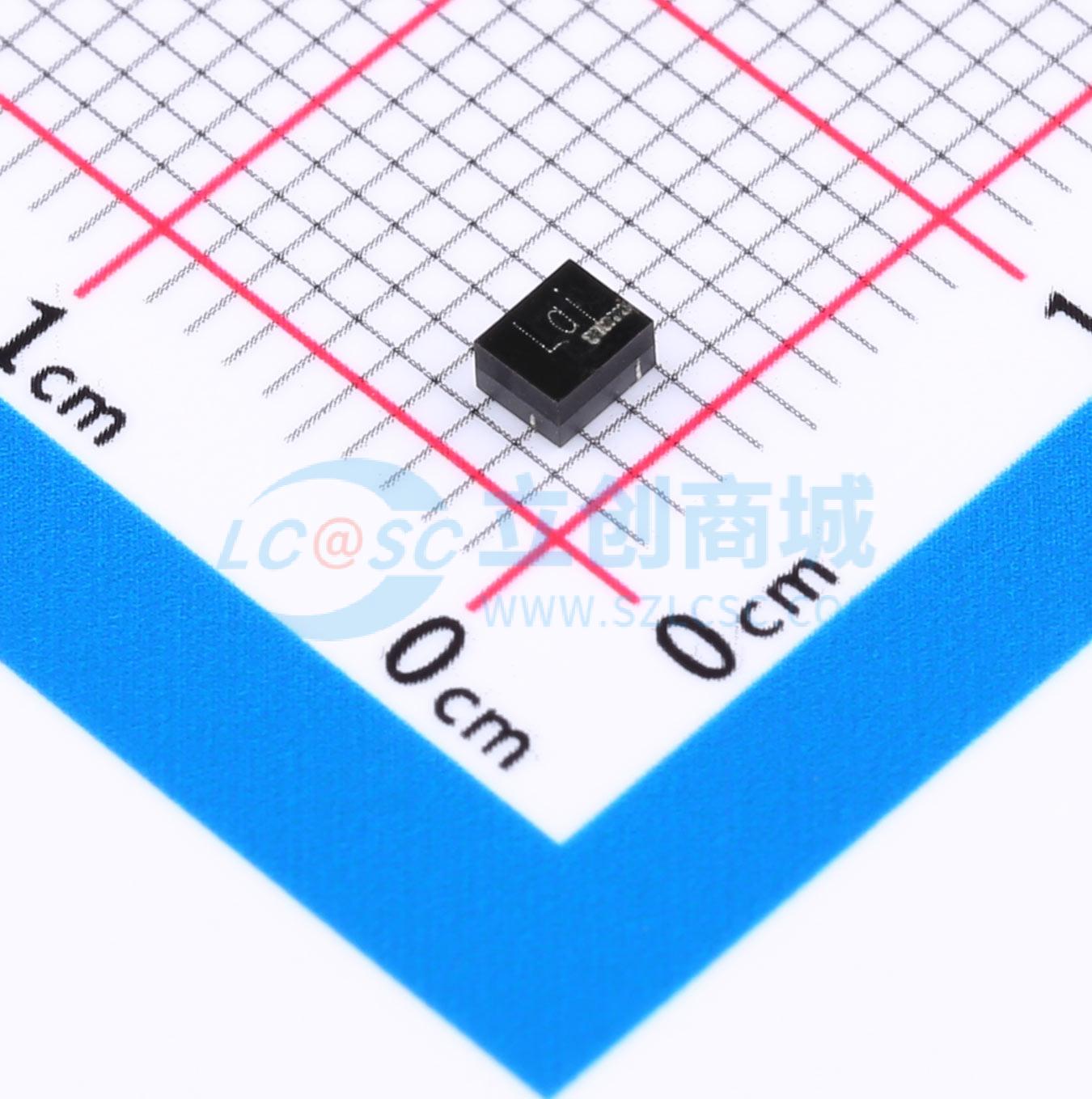

温馨提醒：图片仅供参考，商品以实物为准

UDM82821adj

低功耗降压型DC-DC转换模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UDM82821adj是一种低功耗降压型DC-DC转换模块,适用于空间受限及噪声敏感的场合。本模块采用内嵌电感器的铁氧体基板,可有效降低辐射EMI噪声和传导噪声；采用一体化塑封,提高了贴装可靠性。同步整流技术实现高效率,可达95%,并具有PFM/PWM自动模式切换功能,全负载电流范围内保持2%的输出电压精度。
品牌名称: FH(风华)
商品型号: UDM82821adj
商品编号: C5353746
商品封装: SMD-6P,2.5x2mm
包装方式: 编带
商品毛重: 0.08克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

UDM82821adj是一种低功耗降压型DC-DC转换模块，适用于空间受限及噪声敏感的场合。采用内嵌电感器的铁氧体基板，可有效降低辐射EMI噪声和传导噪声；采用一体化塑封，提高了贴装可靠性。只需添加输入/输出电容器，可以将其用作LDO替代品。其低噪音和易使用性，确保可靠的电源质量。器件能根据负载电流大小情况，在PFM模式和PWM模式之间进行平滑的模式转换。在轻负载下，自动切换到PFM模式，以延长电池寿命；在负载较重的情况下，自动切换为PWM模式，保证低纹波、高效率。该器件即使在PFM模式下也能提供良好的输出电压精度。它在整个负载电流范围内保持2%的输出电压精度。

商品特性

铁氧体陶瓷基板内部集成功率电感，低EMI噪声
超小占板面积（2.5mm×2.0mm，厚1.10mm或1.35mm）
集成电容器一体化塑封，表面贴装可靠性高
同步整流技术实现高效率，可达95%
PFM / PWM自动模式切换功能
全负载电流范围内，实现2%的电压精度
宽输入电压：2.5V～5.5V
最大负载电流：Vin = 2.5V, Iout≥0.7A；Vin = 3.3V，Iout≥0.9A；Vin = 5V，Iout ≥1A
可调输出电压：0.8V～4.0V
内部软启动、短路、过流保护、过温保护

应用领域

数码摄像头
电信和网络应用、光通讯
替代线性稳压器（LDO）
小型化应用场合

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	800mV~4V
	输出电流	1A
	开关频率	4.5MHz
	工作温度	-40℃~+105℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	可调
