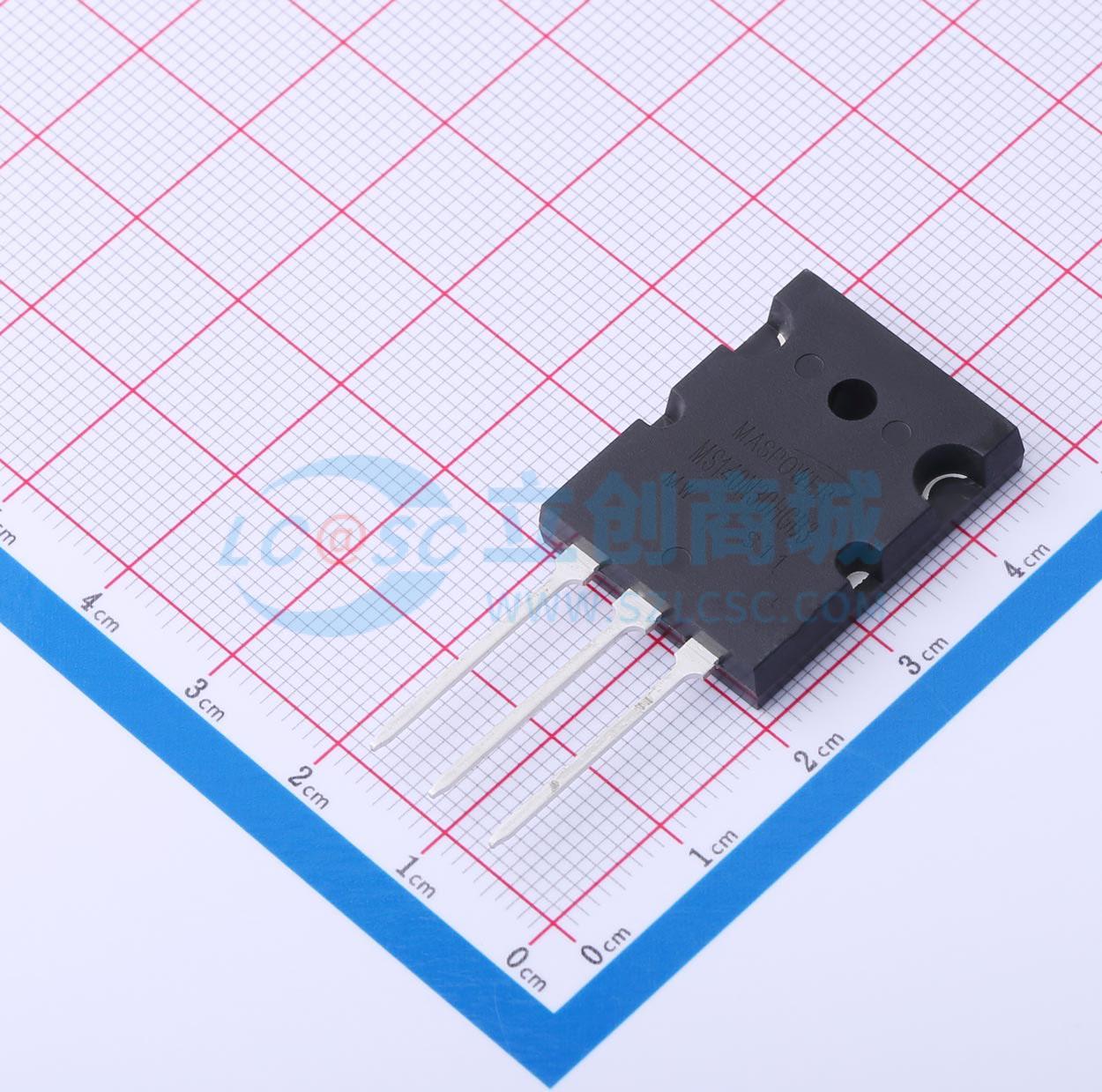

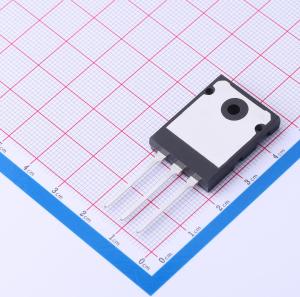

温馨提醒：图片仅供参考，商品以实物为准
MS140N30HGB3
1个N沟道 耐压:300V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压大电流MOSFET
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MS140N30HGB3
- 商品编号
- C5353701
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 11.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 300V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 27mΩ@10V | |
| 耗散功率(Pd) | 1.04kW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 185nC@10V | |
| 输入电容(Ciss) | 14.8nF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - |
商品特性
- 漏源电压(VDS) = 300 V,漏极电流(ID) = 140 A
- 栅源电压(VGS) = 10 V 时,导通电阻(RDS(on)) < 32 mΩ
- 采用高密度单元设计,实现超低导通电阻(Rdson)
- 栅极电荷低
- 改善了 dv/dt 能力
- 符合 RoHS 标准的产品
- TO - 264 封装
应用领域
- 功率开关应用
- 电信和工业领域的隔离式 DC/DC 转换器
- DC/DC 转换器中的同步整流
