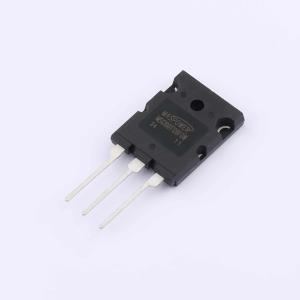

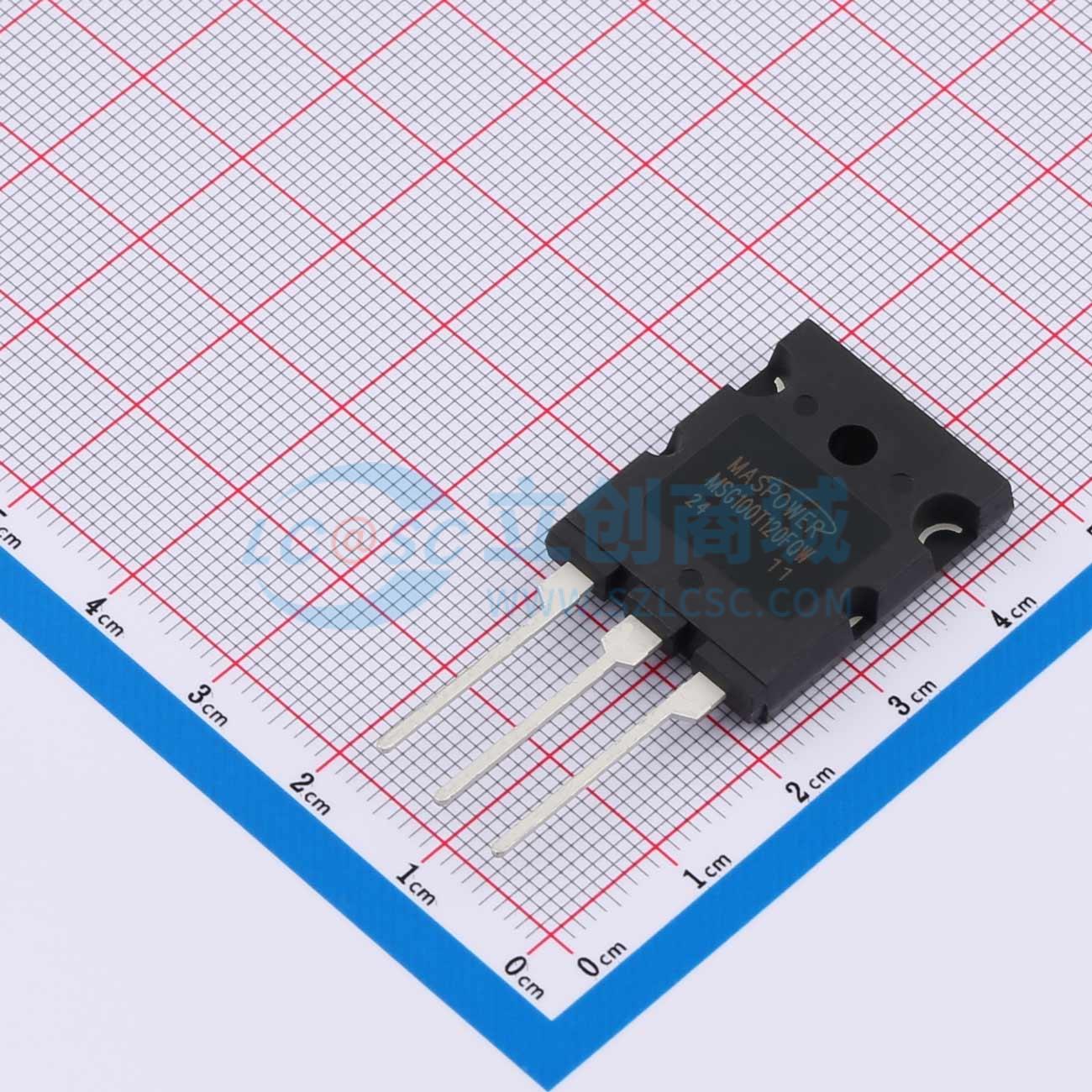

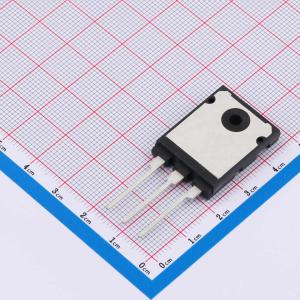

MSG100T120FQW
1.2kV 100A
- 描述
- 特性：硬开关和谐振拓扑结构下效率高。 10μs短路耐受时间（Tvj = 175℃）。 低栅极电荷QG。 非常软、快速恢复的全电流反并联二极管。 最高结温Tvjmax = 175℃。应用：UPS。 充电器
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG100T120FQW
- 商品编号
- C5353689
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 12.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 625W | |
| 输出电容(Coes) | 505pF | |
| 正向脉冲电流(Ifm) | 300A | |
| 栅极阈值电压(Vge(th)) | 5.1V@2.6mA | |
| 栅极电荷量(Qg) | 370nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.856nF | |
| 开启延迟时间(Td(on)) | 34ns | |
| 关断延迟时间(Td(off)) | 282ns | |
| 导通损耗(Eon) | 6.4mJ | |
| 关断损耗(Eoff) | 2.8mJ | |
| 反向恢复时间(Trr) | 370ns | |
| 反向传输电容(Cres) | 290pF |
