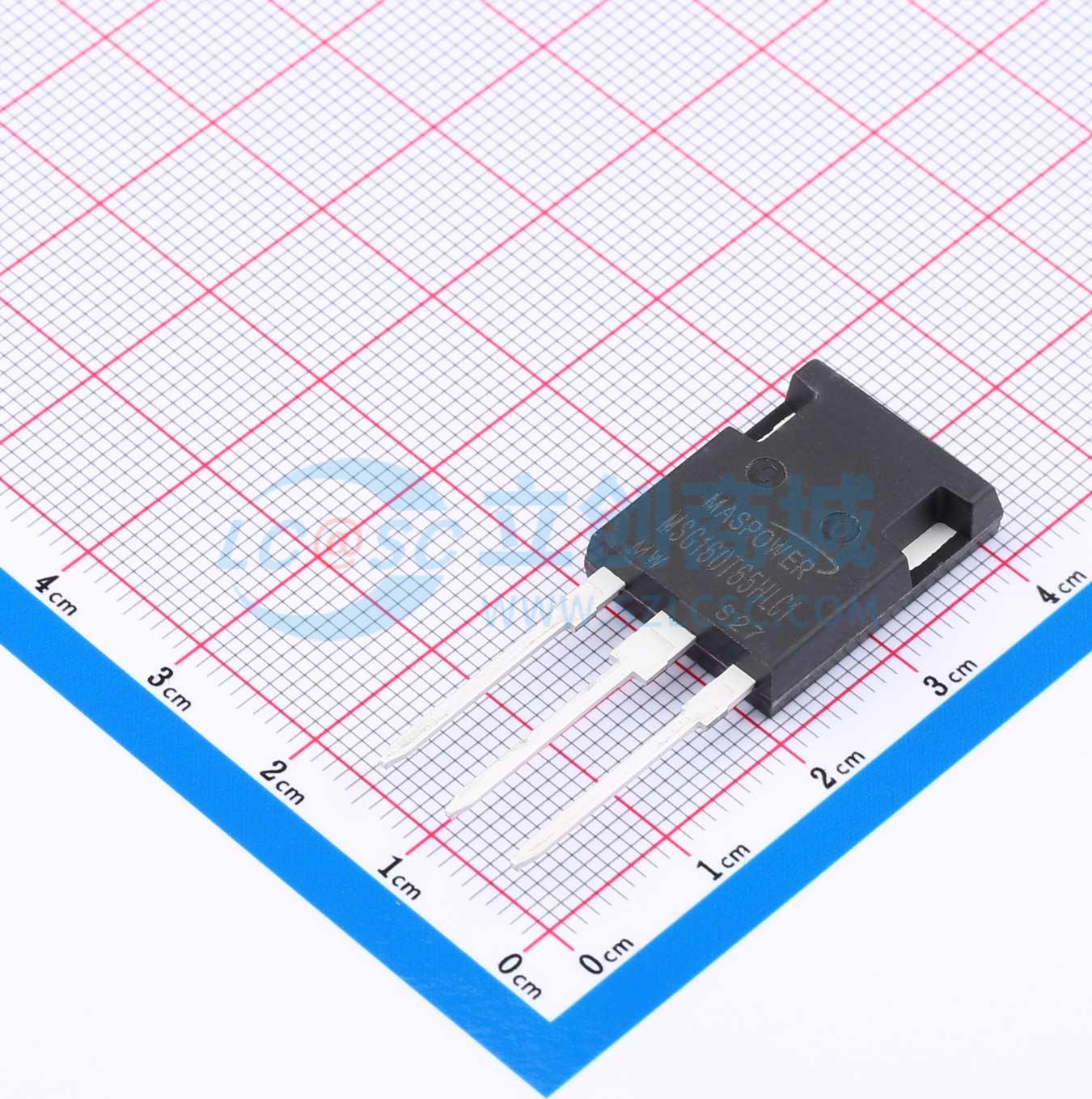

MSG160T65HLC1
650V 160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低饱和电压：VCE(sat) = 2.1V @ IC = 160 A。 最高结温：TJ = 175℃。 正温度系数。 紧密的参数分布。 高输入阻抗。应用：混合动力汽车/电动汽车的牵引逆变器。 辅助直流/交流转换器
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG160T65HLC1
- 商品编号
- C5353635
- 商品封装
- TO-247plus
- 包装方式
- 管装
- 商品毛重
- 8.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 160A | |
| 耗散功率(Pd) | 882W | |
| 输出电容(Coes) | 644pF | |
| 集射极饱和电压(VCE(sat)) | 2.1V@160A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@0.6mA | |
| 栅极电荷量(Qg) | 235nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.5nF | |
| 开启延迟时间(Td(on)) | 53ns | |
| 关断延迟时间(Td(off)) | 98ns | |
| 导通损耗(Eon) | 12.4mJ | |
| 关断损耗(Eoff) | 5.7mJ | |
| 反向恢复时间(Trr) | 132ns | |
| 反向传输电容(Cres) | 150pF |
